无人机高亮显示屏
Application case

无人机显示屏是无人机系统中的重要组成部分,以下将从其类型、功能、技术特点、应用场景及选购要点等方面进行介绍:

按安装方式分类

内置屏幕:一些无人机遥控器会内置显示屏,如大疆的部分高端遥控器,将显示屏、控制按钮、摇杆等元件集成在一起,设计紧凑,便于携带和操作,适合快速部署和简单飞行任务。

外部显示器:可连接到无人机的外部显示器,如专业的户外高亮显示器,通常具有更大的屏幕尺寸和更多功能,适用于需要更清晰地查看图像和数据的大型任务和专业需求。

按显示技术分类

LCD液晶屏:具有成本较低、功耗相对较低、显示效果较为清晰等优点,能够满足大多数无人机的基本显示需求,是目前无人机显示屏中较为常用的一种技术。

OLED显示屏:对比度更高、色域更广、响应速度更快,能够呈现出更加鲜艳、逼真的图像效果,同时在可视角度和显示均匀性方面也表现出色,但成本相对较高。

功能

无人机显示屏应用场景

航拍与影视制作

风景与城市航拍:利用无人机可以轻松获取到从高空俯瞰的城市风光、自然景观等独特视角的影像,为旅游宣传、城市规划展示等提供了丰富的视觉素材。

影视拍摄辅助:在电影、电视剧、广告等影视制作中,无人机可以代替传统的摇臂、轨道等拍摄设备,实现更灵活、更复杂的拍摄动作,拍摄到一些常规拍摄手段难以达到的画面,如低空跟拍、穿越狭窄空间等。

农业领域

农田监测:通过搭载多光谱相机等传感器,无人机可以对农田进行大面积的实时监测,获取农作物的生长状况、病虫害情况、土壤湿度等信息,帮助农民及时发现问题并采取相应的措施,实现精准农业。

植保作业:安装农药或化肥喷洒设备的无人机能够按照预设的航线和参数,对农田进行均匀的喷洒作业,提高作业效率,减少人工劳动强度,同时还能精准控制农药和化肥的使用量,降低对环境的污染。

电力与能源领域

电力巡检:无人机可以沿着电力线路飞行,对杆塔、线路、绝缘子等设备进行近距离检查,及时发现设备的损坏、老化、异物附着等问题,相比人工巡检,具有效率高、安全性好、检测范围广等优点。

石油管道巡检:在石油和天然气管道的巡检中,无人机能够快速巡查管道沿线的情况,监测管道是否有泄漏、破损,以及周边环境是否存在安全隐患,保障管道的安全运行。

测绘与地理信息领域

地形测绘:无人机搭载测绘相机和激光雷达等设备,可以快速获取大面积的地形数据,绘制高精度的地形图,为城市规划、土地开发、道路建设等提供基础地理信息数据。

地籍测量:用于土地权属调查、土地利用现状调查等地籍测量工作,能够准确获取土地边界、地物地貌等信息,提高地籍测量的效率和精度。

应急救援领域

灾害现场勘察:在地震、洪水、火灾等自然灾害发生后,无人机可以迅速飞抵现场,对受灾区域进行快速勘察,获取灾区的地形、道路、建筑物损坏等情况,为救援指挥提供准确的信息支持,帮助制定救援方案。

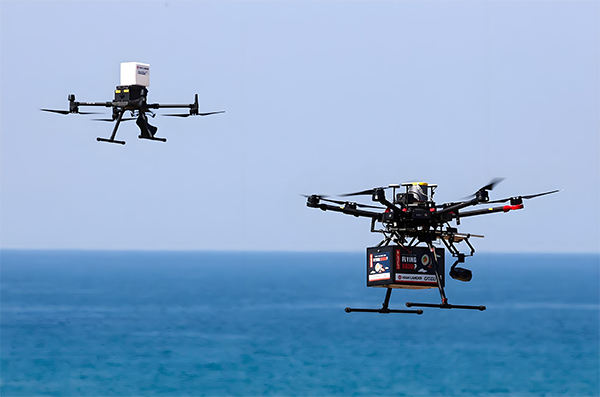

物资投递:在一些交通不便或危险的救援场景中,无人机可以用于投递紧急救援物资,如食品、药品、救生设备等,为被困人员提供及时的帮助。

物流与配送领域

快递配送:一些物流企业正在探索使用无人机进行快递的最后一公里配送,将包裹从配送站直接送到客户手中,提高配送效率,减少人力成本,尤其适用于一些交通拥堵或偏远地区。

仓库管理:在仓库内部,无人机可以用于货物的盘点、货架巡检等工作,快速准确地获取货物信息,提高仓库管理的自动化水平和效率。

安防监控领域

城市安防巡逻:无人机可以在城市上空进行巡逻监控,实时监测街道、广场、公园等公共场所的人员流动、治安情况等,及时发现异常事件并通知警方,提高城市的安防水平。

边境巡逻:在边境地区,无人机可以执行巡逻任务,监测边境线的动态,及时发现非法越境、走私等行为,减轻边境巡逻人员的工作压力,提高边境管控的效能。


无人机显示屏常见问题及定制解决方案大揭秘

在无人机的操作与应用中,显示屏是连接飞手与无人机的关键桥梁。它实时反馈无人机的飞行状态、拍摄画面以及各类关键数据,从飞行高度、速度、电量,到相机的拍摄参数等,都依赖显示屏传递给飞手 。无论是专业的测绘作业、精彩的航拍创作,还是高效的巡检任务,准确清晰的显示屏信息都是保障飞行安全与任务顺利完成的基础。

然而,在实际使用过程中,无人机显示屏常常会出现各种问题,如显示屏太暗、不亮、信号差、进水、功能不全以及花屏等。这些问题不仅影响飞手对无人机状态的判断,还可能导致飞行事故或任务失败,带来时间、成本的损失,甚至造成设备损坏。因此,深入探讨这些常见问题,并提供定制化的解决方案十分必要。

无人机显示屏太暗

案例:在一次户外探险拍摄中,飞手小李操控着无人机深入山谷,想要记录下壮观的自然风光。当无人机飞行至山谷深处时,显示屏毫无征兆地突然黑屏。小李瞬间慌了神,他无法得知无人机的高度、位置和飞行方向,只能盲目地尝试操作遥控器,希望能让无人机安全返航。幸运的是,经过一番紧张的操作,无人机最终安全降落,但这次经历让小李对无人机显示屏的可靠性产生了深深的担忧。

还有一位从事测绘工作的专业人员,在使用无人机进行地形测绘时,也遭遇了显示屏黑屏的情况。当时无人机正在高空作业,收集重要的地理数据。显示屏突然熄灭,导致他无法及时调整无人机的飞行参数,测绘工作被迫中断。由于无法确定无人机的具体位置,寻找无人机也耗费了大量时间和精力,严重影响了工作进度,还可能导致数据的不完整性,对后续的工程规划和决策产生潜在的负面影响。

(一)原因深度分析

无人机显示屏太暗,可能是固件版本过低,导致显示屏亮度调节功能存在缺陷或未针对新环境优化,无法适应复杂的光照条件。信号设置不合理时,信号干扰会影响显示屏的数据传输,使得亮度调节指令无法准确传达,进而出现亮度异常,例如曝光补偿值过低,会使拍摄画面整体偏暗,在显示屏上呈现出暗淡的效果。飞行环境的光照强度和角度也对显示屏亮度影响显著,强光直射下,显示屏的背光亮度相对不足,导致可视性降低

(二)解决方案

可优先检查并升级无人机的固件到最新版本,以修复潜在的亮度调节问题,获取更优化的亮度控制算法。

硬件方面,更换相机镜头,如果无人机相机镜头的通光量较低,可以考虑更换为大光圈镜头。大光圈能够增加进光量,使画面更明亮,同时还能实现浅景深效果,突出主体。

软件方面,调整拍摄参数,增加曝光补偿:在无人机的拍摄设置中,适当增加曝光补偿值。曝光补偿可以让相机在自动曝光的基础上,增加或减少曝光量。一般来说,可根据画面暗的程度,将曝光补偿值提高1-3档。

选择高亮屏,提高可视性:高亮屏的亮度通常远高于普通显示屏,一般来说,普通液晶屏的亮度范围在100cd/m²500cd/m²之间,而高亮液晶屏一般是指亮度大于600cd/m²的液晶屏,理想的阳光下可读亮度为800cd/m²1000cd/m²甚至可达2000cd/m²亮度。在户外强光环境下,如阳光直射时,也能让操作人员清晰地看到屏幕上的飞行数据、实时图像等信息,不会因光线过强而导致屏幕内容难以辨认。

高亮屏选择要点

亮度指标:重点关注屏幕的亮度值(单位为尼特,cd/m²),一般建议选择亮度在800cd/m²及以上的高亮屏,以确保在各种强光环境下都有良好的可视性。

屏幕类型:常见的有液晶显示屏(LCD)和有机发光二极管显示屏(OLED)。LCD 成本低、可靠性高,但在亮度、对比度和响应速度等方面相对较弱;OLED 具有亮度高、对比度高、响应速度快等优点,但价格相对较高,且功耗较大,可能会缩短无人机的飞行时间。

分辨率:高分辨率的高亮屏可以展示更清晰、更细腻的图像和数据,让操作人员更准确地了解无人机的飞行情况,比如1920×1080及以上分辨率的屏幕,能更好地满足对图像质量有较高要求的用户。

尺寸与兼容性:要根据无人机的型号、遥控器的空间以及个人使用习惯,选择合适尺寸的高亮屏。同时,确保所选的高亮屏与无人机的控制系统、遥控器等设备兼容,能够正常连接和工作。

耐用性:无人机在飞行过程中可能会遇到震动、碰撞、风沙、雨水等情况,所以要选择具有良好耐用性的高亮屏,如具备防刮、防水、防尘、抗震等功能,以保证在恶劣环境下的可靠性和稳定性。

无人机显示屏进水

(一)紧急处理步骤

立即关机:一旦发现无人机显示屏进水,应立即将无人机关闭,防止水分导致电路短路,造成更严重的损坏。

擦干表面水分:使用干净、柔软的吸水布或纸巾,轻轻擦干显示屏表面的水分。要特别注意擦干屏幕边缘和缝隙处,尽量减少水分残留。

干燥剂吸湿:将无人机放入装有干燥剂的密封袋或容器中,如硅胶干燥剂、石灰干燥剂等。干燥剂能够吸收空气中的水分,帮助加快显示屏内部水分的蒸发。一般放置24-48小时,具体时间取决于进水程度。

配备防水高亮液晶屏

密封设计:防水高亮液晶屏通常会在屏幕的边缘和接口处采用特殊的密封材料和工艺,如使用防水胶圈、密封胶等,将屏幕内部的电路和元件与外界环境隔离开来,防止水分进入。

防水涂层:有些防水高亮液晶屏会在屏幕表面涂覆一层防水涂层,如纳米防水涂层。这种涂层可以使水分在屏幕表面形成水珠并滑落,从而避免水分渗透到屏幕内部。

排水结构:部分高级的防水高亮液晶屏还会设计有排水结构,当有少量水分进入时,能够通过特定的通道将水分排出,避免水分在屏幕内部积聚。

无人机显示屏精度不够

(一)明确自身需求

在选择无人机显示屏之前,首先要明确自己的使用需求。例如,如果是用于航拍,追求极致的画面细节和色彩还原,那就需要高分辨率、高亮度且色彩表现出色的显示屏,以确保在不同光照条件下都能清晰看到拍摄画面,准确构图 。若主要用于测绘任务,对数据的准确性和实时性要求较高,显示屏应具备稳定的数据传输和清晰的数据显示功能,能实时展示无人机的飞行高度、速度、坐标等关键信息 。对于普通爱好者的日常飞行,在满足基本的飞行状态显示和图像观看需求的同时,可考虑性价比更高的显示屏 。还要根据飞行场景确定屏幕尺寸,在开阔的户外场地飞行,较大尺寸的显示屏能提供更广阔的视野;而在室内或狭小空间飞行,小巧便携的显示屏则更合适 。此外,连接方式也需考虑,常见的有 HDMIUSBWi-Fi 等,要确保所选显示屏的连接方式与无人机及其他设备兼容 。

(二)需求分析阶段

用途调研:与客户深入沟通无人机的主要使用场景,例如是用于影视航拍、农业植保监测、电力巡检、还是竞技赛事等。不同用途对显示屏精度要求差异较大,如影视航拍需要高精度来精准构图与监看画面细节,而农业植保可能更侧重于大面积区域的概览显示,对局部细节精度要求相对低些。

可视距离考量:了解无人机操作员通常与显示屏的距离范围。近距离操作(如室内竞技无人机操控)可能要求屏幕像素密度高,以呈现细腻图像便于精准操控;远距离操作(如长距离户外巡检)则更注重在较大尺寸屏幕上,确保关键信息在一定可视距离外清晰可读,像素密度要求相对灵活。

预算限制:明确客户的预算范围,因为显示屏精度提升往往伴随着成本增加,从普通分辨率到高清、超高清甚至视网膜级别的屏幕,价格跨度较大。要在满足精度需求的同时,确保方案在预算之内,可能需要权衡不同品牌、技术的显示屏。

(三)显示屏选型阶段

分辨率确定:

对于普通消费级无人机,若用于日常娱乐航拍、记录家庭活动等,1280×720 像素(HD 标准)或 1920×1080 像素(FHD 标准)的显示屏通常已足够,能清晰显示拍摄画面与飞行参数,成本也相对较低。

专业影视航拍无人机,则推荐至少3840×2160像素(UHD 标准,即 4K)甚至更高分辨率的屏幕,如8K显示屏,以便导演、摄影师能精准捕捉演员表情、细微的场景布置变化等细节,利于后期制作。

工业巡检无人机,根据巡检对象的复杂程度,在一些精细部件巡检(如电子芯片生产线)场景下,宜采用 4K 或更高分辨率;若只是对大型基础设施(如桥梁、风电塔筒)做外观巡查,2K 分辨率可能就能满足基本需求,同时能兼顾数据传输带宽与处理成本。

像素密度(PPI)适配:

依据操作员与显示屏的平均可视距离,利用公式计算合理的像素密度。一般来说,近距离操作(可视距离 30cm 以内),PPI建议达到300以上,接近视网膜屏标准,确保图像边缘平滑、文字清晰锐利,像竞技无人机的操控屏;远距离操作(可视距离 1 米以上),PPI 150 - 200 之间即可保证关键信息清晰,如户外长距离巡检无人机显示屏。

屏幕技术选择:

液晶显示屏(LCD):技术成熟、成本较低,有多种分辨率可选,背光技术发展成熟能实现较高亮度,适合大多数预算有限、对色彩还原度要求不是顶级高的场景,如入门级航拍无人机、简单的农业植保无人机。

有机发光二极管显示屏(OLED):具有自发光特性,无需背光,色彩鲜艳、对比度高、可视角度大,响应时间极短,在显示动态画面时几乎没有拖影,适合高端影视航拍、竞技赛事无人机,能呈现震撼视觉效果,但价格相对昂贵,且存在烧屏风险,寿命相对较短。

微型发光二极管显示屏(Micro LED):是新兴技术,结合了LCDOLED的优点,亮度高、寿命长、色彩还原精准、能耗低,可实现超高分辨率与像素密度,不过目前成本极高,仅在少数高端专业无人机应用场景中崭露头角,如用于科研探索、超精细工业检测的无人机。

(四)适配与优化阶段

软件适配:确保所选显示屏与无人机的飞控系统、图传系统软件兼容。无人机制造商需要针对新显示屏的分辨率、像素密度进行软件优化,调整字体大小、图标样式、界面布局等,使显示信息在新精度下易于识别、操作简便。例如,将飞行参数的数字字体加粗、加大,以适应高分辨率屏幕下远距离观看;优化图传画面的显示比例,防止因分辨率变化导致画面变形。

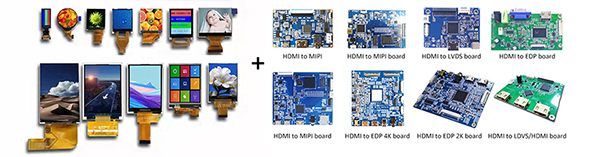

硬件接口适配:检查显示屏与无人机主控板之间的连接接口是否匹配,常见接口有 HDMIMIPI 等。若接口不兼容,需要转换接头或重新设计电路板布线,确保信号稳定传输,避免出现画面闪烁、卡顿等现象,影响显示精度体验。

校准与测试:在组装完成后,使用专业校准工具对显示屏的色彩、亮度、对比度等参数进行校准,使其符合行业标准或客户特定需求。同时,进行模拟飞行测试,邀请专业操作人员和目标客户群体参与,从不同距离、不同光照环境下对显示屏精度进行实际评估,收集反馈意见,及时调整优化方案。

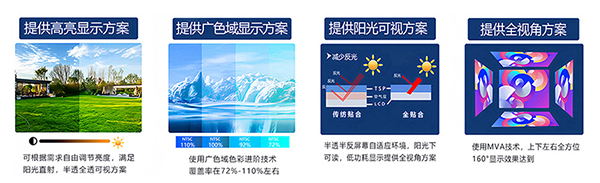

无人机的“智慧之眼”:高亮显示屏的独特优势

无人机高亮显示屏相比普通显示屏,在亮度、可视角度、环境适应性等方面具有诸多优势,以下是详细介绍:

视觉显示方面

高亮度:具有更高的亮度输出,一般可达到 1000 尼特甚至更高,即使在强光直射的户外环境下,如在阳光强烈的沙漠、高原等地区,操作人员也能清晰地看到显示屏上的飞行数据、地图信息、拍摄画面等内容,确保对无人机状态的准确判断。

高对比度:能够呈现出更丰富的色彩层次和更清晰的图像细节,使显示屏上的图像和文字更加锐利、清晰,对于需要通过显示屏观察无人机拍摄画面来进行精准操作的用户来说,高对比度可以帮助他们更准确地捕捉到画面中的细节,如在进行航拍测绘时,能更清晰地分辨出地形地貌的细微特征。

广色域:可以显示更广泛的颜色范围,使得图像色彩更加鲜艳、逼真,在进行航拍影像拍摄时,飞行员能在显示屏上看到更接近真实场景的色彩效果,有助于在拍摄过程中更好地构图和把握色彩表现,后期制作时也能更准确地进行色彩调整。

可视角度广:无论是从正面还是侧面观看,都能保持较好的视觉效果,可视角度通常可达到 170° 甚至更大。这意味着操作人员在不同的观察角度下,都能清晰地看到显示屏上的内容,方便多人协作操作无人机时,不同位置的人员都能清楚地获取显示屏上的信息。

环境适应方面

强光下清晰显示:独特的光学设计和高亮度特性,使其在强光环境中依然能保持清晰可见。例如在雪地等强反光环境中,普通显示屏可能会出现严重的反光和看不清内容的情况,而高亮显示屏则能有效减少反光,确保信息清晰可辨。

抗紫外线:具备良好的抗紫外线能力,长时间在户外使用时,不会因为紫外线的照射而导致屏幕褪色、老化或显示效果下降,延长了显示屏的使用寿命,保证了在各种户外环境下的稳定显示性能。

宽温工作:可以在较宽的温度范围内正常工作,一般能在 - 20℃至 60℃的温度区间内稳定运行。无论是在寒冷的极地地区还是炎热的热带地区,都能确保显示屏的性能不受影响,不会出现因温度过高或过低而导致的屏幕卡顿、花屏等问题。

防尘防水:通常具有较高的防护等级,如达到 IP67 级别,能够有效防止灰尘进入显示屏内部,避免因灰尘堆积而影响显示效果。同时,在遇到雨水、露水等情况时,也能正常工作,不会因为进水而损坏显示屏。

操作体验方面

响应速度快:响应时间通常在几毫秒以内,能够快速地显示无人机传输过来的图像和数据,实时反映无人机的飞行状态和拍摄情况,减少了操作延迟,提高了操作的准确性和流畅性,对于需要快速做出决策的飞行任务,如无人机竞技比赛等,快速的响应速度至关重要。

操作便捷:通常采用触摸屏幕设计,操作简单方便,用户可以通过触摸屏幕快速地进行各种操作,如调整飞行参数、切换拍摄模式、查看地图等,无需繁琐的按键操作,提高了操作效率。

可定制化:可以根据用户的需求进行定制化设计,满足不同用户的特殊需求。例如,一些专业的测绘无人机可能需要在显示屏上显示特定的测绘数据和功能菜单,高亮显示屏可以根据这些需求进行定制,提供个性化的显示界面和操作功能。

数据传输与稳定性方面

数据传输稳定:与无人机的连接稳定,能够实时、稳定地传输高清图像和飞行数据,确保显示屏上显示的信息准确无误,不会出现画面卡顿、数据丢失等问题,即使在无人机高速飞行或信号较弱的情况下,也能保持良好的传输性能。

可靠性高:采用高品质的材料和先进的制造工艺,内部电路设计合理,具有良好的电磁兼容性,能够在复杂的电磁环境中稳定工作,减少了因电磁干扰而导致的显示异常或系统故障的可能性,提高了整个无人机系统的可靠性。
