一、行业现状与核心工程痛点
车载显示行业正向高清化、多屏联动、窄边框集成化快速迭代，用户对屏幕可视效果、触控体验、长期运行稳定性的要求持续升级，车企也对产品轻量化、低成本、短周期量产提出硬性指标。结合硬件工程落地经验，当前市面通用车载TFT LCD方案存在四大高频工程痛点，也是本方案重点优化解决的核心方向。一是环境适配能力薄弱。多数中端屏幕仅适配常温场景，在车载-40℃极寒、85℃高温暴晒、高湿凝露工况下，易出现亮度衰减、画面残影、触控漂移、低温黑屏等故障，不满足车载环境试验国标要求。二是光学设计通用性差。常规屏幕亮度低于800nit，无防眩光、低反射优化，日间强光下画面泛白、可视度低，色域参数不足导致UI色彩失真，影响座舱视觉质感。三是可靠性与合规性不足。消费屏改版车载产品缺乏抗震加固与EMI屏蔽设计，车辆颠簸时易出现排线松动、闪屏花屏问题，同时会干扰车载雷达、车身控制器、车载音响等精密设备。四是性能成本匹配失衡。高端车规屏全配方案成本偏高，低端屏参数阉割、故障率高，行业缺少分场景、分级别的精准适配方案。
二、方案核心设计思路
本方案摒弃模板化通用设计，以工程落地为核心，遵循场景定参数、工况定工艺、量产定结构、需求定成本的核心设计逻辑。整体设计严格对标AEC-Q100车规元器件标准、ISO 16750车载电气环境规范，依据不同车型、不同安装位置的实际工况，差异化匹配光学参数、硬件架构、结构工艺、触控方案与散热体系。在满足车规可靠性、高清显示、电磁兼容的基础上，剔除无效性能冗余、补齐工况刚需短板，实现稳定性、实用性、经济性与量产性的平衡，覆盖产品研发、试样验证、批量量产全流程。
三、分级硬件技术参数方案
为杜绝参数虚标、性能冗余或配置不足等工程问题，本方案结合车载使用场景，将TFT LCD划分为入门商用、中端乘用、高端旗舰三个等级，按需精准匹配参数，适配不同车型定位与复杂工况。
3.1 基础环境参数（全系列统一车规标准）
全系列产品核心驱动IC、触控IC、背光器件均采用AEC-Q100 Grade2及以上车规级物料，杜绝消费级物料替代。整机标准工作温宽为-40℃~+85℃，可在85℃、90%RH高湿环境下连续稳定工作480小时，适配车内高温、潮湿、凝露等恶劣环境。产品通过5Hz~2000Hz随机震动车载测试，可有效抵御行车颠簸带来的结构松动、画面抖动等问题。
3.2 光学显示参数（按场景差异化配置）
结合各屏幕功能定位差异化配置光学参数，兼顾显示体验与量产成本：仪表屏采用1000~1500nit高亮设计，对比度≥1000:1，sRGB色域≥85%，保障车速、胎压、故障提示等核心行车信息清晰无色差；中控屏标配800~1200nit自适应亮度，搭配AG防眩光+AR增透双层工艺，屏幕反射率≤1.5%，彻底改善日间强光泛白问题，2K高清分辨率适配车载导航与智能UI显示；副驾、后排娱乐屏采用600nit常规高色域配置，满足娱乐观影需求，有效控制整机成本；货车、工程车等商用车型屏幕升级2000nit超高峰值亮度，适配户外长期暴晒、强光直射的极端工况。
3.3 触控与电气参数

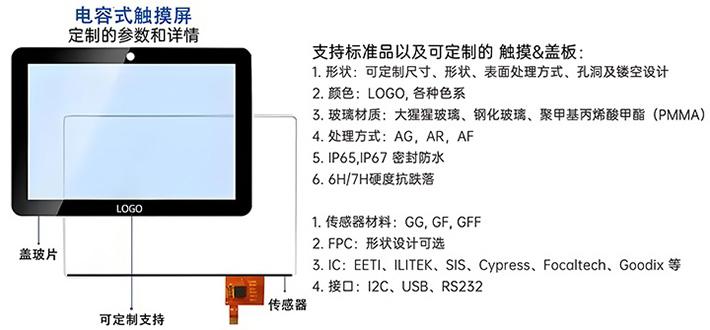

全系搭载车载专用电容触控方案，触控响应延迟≤8ms，优于行业15ms常规标准，触控报点准确率≥99.8%，支持湿手、轻度手套触控，可有效杜绝断触、触控漂移、多点触控失灵等常见问题。电气端支持9V~16V车载宽电压输入，适配车辆启动瞬间电压波动，内置过压、欠压、反接、ESD静电保护电路，完全通过车载EMC电磁兼容测试，既不受整车电磁环境干扰，也不会干扰车载原有电气设备正常工作。
四、细分场景专项适配方案
车载屏幕安装位置不同，工况环境差异显著，通用标准化屏幕无法适配全场景使用需求。本方案基于实车实测数据，针对仪表、中控、商用车三大核心场景做专项优化适配设计。
4.1 全液晶仪表屏适配优化
仪表屏承载核心行车信息，对运行稳定性、画面残影控制、低温启动性能要求严苛。本方案采用178°全广视角IPS面板，驾驶员斜视无偏色、无画面变暗；标配60Hz固定刷新率，杜绝行车动态画面拖影、撕裂问题；优化低温启动算法，-40℃极寒环境下3秒快速点亮，无局部黑屏、渐变亮屏故障；通过精简冗余功能降低整机功耗，避免车辆怠速状态下电瓶亏电。
4.2 中控主屏幕适配优化
中控屏为高频交互、长时间运行设备，重点优化透光性能与散热能力。采用全贴合工艺，消除面板层间空气，提升透光率的同时实现防尘、防潮、防雾效果；搭载大面积铝制被动散热结构，无风扇静音运行，解决长时间导航、影音播放带来的积热降频、画面卡顿问题；兼容安卓、鸿蒙、QNX主流车载系统，支持光线感应自动调光、昼夜模式切换、多屏数据联动流转。
4.3 商用车与特种车辆屏适配优化
货车、工程车等商用车及特种车辆，具备震动强度大、作业环境粉尘多、电磁干扰复杂的特点。本方案采用全金属加固支架+排线锁止结构，强化整机抗震性能；整机达到IP54防尘防水等级，适配户外多尘、偶然溅水场景；升级EMI屏蔽结构，可抵御车载大功率设备电磁干扰，杜绝行车、作业过程中突发黑屏、闪屏故障。
五、结构与散热工程方案
结构设计贴合整车模块化安装需求，主打轻量化、高集成、易装配。屏幕采用超窄边框设计，黑边宽度控制在1.8mm以内，适配主流车型内饰安装尺寸，提升座舱科技感；面板选用莫氏7级车载专用钢化玻璃，耐刮擦、抗磕碰，适配长期车载使用磨损。散热系统摒弃消费屏主动风扇散热方案，采用导热凝胶+金属导热底板+空气对流槽组合被动散热结构，高效导出背光与驱动板热量，缓解长期高温运行导致的器件老化、亮度衰减问题，整机使用寿命可达10年以上，满足整车质保标准要求。
六、量产成本控制方案
车载量产项目的核心是平衡性能与成本，本方案通过三项核心举措精准控本，规避性能冗余与配置缩水问题。一是分级物料选型，仪表、中控等安全核心屏幕采用高规格车规物料，后排辅助娱乐屏采用合规高性价比物料，按需配置、精准适配；二是结构通用化设计，统一支架、散热模块、接口规格，实现多尺寸屏幕物料通用，降低采购、开模、仓储综合成本；三是简化非标定制工艺，在满足车规合规标准的前提下，提升生产良率、降低制程损耗。同时支持参数灵活微调，可根据客户预算适配不同价位车型的量产需求。
七、可靠性测试与品质保障
所有样品及量产整机均严格执行全套车载可靠性测试，包含高低温循环、湿热老化、随机震动、盐雾腐蚀、静电防护、EMC电磁兼容、长时间通电老化等测试项目。量产环节实行三级质检体系：原材料入厂核验、生产工序全检、成品老化抽检，从源头规避闪屏、黑屏、触控异常、色彩偏差等不良问题。整机搭载上电自检与故障码上报功能，可快速定位驱动、触控、背光模块故障，大幅降低售后排查难度与产品返修率。
八、方案总结
本方案基于车载TFT LCD研发、试样、量产一线工程经验打造，无空泛理论堆砌。结合行业标准、实车工况、终端故障痛点与量产成本诉求，完成参数分级、场景适配、结构散热、成本管控、可靠性保障全维度系统化设计。相较于通用标准化方案，本方案参数精准、场景适配度高、落地性强，有效解决了传统车载屏环境适应性弱、画质差、EMC失效、运行稳定性不足等核心问题，通过分级配置实现性能与成本最优，可广泛应用于智能座舱车载显示项目的研发对标、试样验证与批量量产交付。
