二、核心元器件分类详解
1. 显示面板（Display Panel）
功能：图像显示的核心部件，由TFT阵列、液晶层、彩色滤光片、偏光片等组成。
关键参数：
分辨率：如240×320（QVGA）、800×480（WVGA）、1920×1080（FHD）
尺寸：1.44寸至15.6寸不等
接口类型：RGB、LVDS、eDP、MIPI DSI、SPI、8080并口
色彩深度：16位（65K色）、18位（262K色）、24位（16.7M色）
常见型号：ILI9341（2.4寸）、ST7789（1.54寸）、ST7735（1.8寸）、RA8875/RA8889（支持大尺寸）
2. 驱动芯片（Driver IC）
A. 源极驱动芯片（Source Driver / 列驱动）
功能：控制液晶像素的灰度电压（色彩数据），决定显示的亮度和颜色
特点：高通道数（如480通道、720通道），高压输出（±5V至±15V）
代表型号：HX8249、ILI9881C
B. 栅极驱动芯片（Gate Driver / 行驱动）
功能：控制TFT开关的扫描时序，逐行开启像素电路
特点：高电压输出（VGH: +15V~+40V, VGL: -5V~-15V），高开关速度
集成趋势：现代面板多采用GOA（Gate On Array）技术，将栅极驱动集成在玻璃基板上，减少外部IC
C. 时序控制芯片（T-CON / Timing Controller）
功能：将输入的视频信号转换为驱动面板所需的时序信号（STV、CKV、TP、POL等）
关键作用：控制行列驱动的同步，实现图像正确刷新
代表型号：Novatek NT35510、Himax HX8394
选型要点：
小尺寸（<3.5寸）：直接驱动，无需外置控制器
中尺寸（3.5-7寸）：推荐RA8876或SSD1963
大尺寸（>7寸）：必须使用RA8889等级控制器，支持高分辨率和大容量显存
3 背光驱动电路（Backlight Driver）
TFT面板自身不发光，需LED背光源：
A. 背光LED
类型：白光LED（WLED）、RGB LED
排列方式：侧入式（Edge-lit）、直下式（Direct-lit）
数量：小屏2-4颗，大屏数十颗至数百颗
B. LED驱动IC
功能：提供恒定电流，支持PWM调光
关键参数：
输出电流：20mA/通道（小屏）至数百mA（大屏）
调光频率：通常1kHz-20kHz，避免频闪
调光方式：PWM占空比调节（0-100%）
代表型号：MP3302、PT4115、RT9293
C. 背光控制元件
MOSFET：用于PWM开关控制（如SI2302）
电感：升压电路储能（10μH-100μH）
肖特基二极管：整流（如SS34）
采样电阻：电流反馈（0.1Ω-1Ω）
4. 电源管理电路（Power Management）
TFT面板需要多种电压，电源电路需提供：
| 电压类型 |
典型值 |
用途 |
产生方式 |
| VCC / IOVCC |
3.3V / 1.8V |
数字逻辑供电 |
LDO（如AMS1117-3.3） |
| AVDD |
8V-16V |
模拟电路、源极驱动 |
DC-DC升压（Boost） |
| VGH |
+15V~+40V |
TFT栅极开启电压 |
电荷泵（Charge Pump） |
| VGL |
-5V~-15V |
TFT栅极关闭电压 |
负压电荷泵 |
| VCOM |
3V-6V |
液晶公共电极电压 |
可调LDO或分压电阻 |
常用电源管理IC：
TPS65140/TPS65150：集成AVDD、VGH、VGL、VCOM的TFT专用PMIC
RT9293：集成背光驱动和偏压产生
MP1542：高效Boost转换器，用于AVDD
5. 接口与通信元件
A. 电平转换芯片（Level Shifter）
必要性：51单片机（5V）与TFT驱动IC（3.3V）电平不匹配时需转换
常用型号：TXS0108E（8位双向）、74LVC245（单向）
参数：支持最高100MHz，自动方向检测
B. 通信接口元件
SPI接口：CS（片选）、SCK（时钟）、MOSI（主出从入）、MISO（主入从出）、DC（数据/命令）、RST（复位）
8080并口：D0-D15（数据）、CS、RS、WR、RD、RESET
RGB接口：R/G/B数据线（8-8-8或6-6-6）、HSYNC、VSYNC、PCLK、DE
LVDS接口：需DS90C385等LVDS发送器，将TTL转为差分信号
C. 触摸屏控制器（可选）
电阻屏：XPT2046、TSC2046（4线/5线接口）
电容屏：FT5206、GT911、CY8CTMA340（I2C接口，支持多点触控）
6. 被动元件与保护器件
| 类别 |
元件 |
作用 |
| 电阻 |
精密电阻（1%） |
VCOM电压调整、电流采样 |
| 电容 |
陶瓷电容（0.1μF-10μF） |
电源去耦、滤波 |
| |
钽电容/电解电容（10μF-100μF） |
储能、稳定偏压 |
| 电感 |
功率电感（10μH-47μH） |
DC-DC转换器 |
| 二极管 |
肖特基二极管 |
整流、反向保护 |
| ESD保护 |
TVS管（如PESD5V0S1BA） |
接口静电防护 |
| 晶振 |
12MHz-50MHz无源/有源晶振 |
为T-CON和MCU提供时钟 |
7. 存储器件（用于复杂UI）
SPI Flash：W25Q128（16MB），存储字库、图片资源
SD卡槽：存储视频、大容量图片
EEPROM：AT24C02，存储校准参数、配置信息

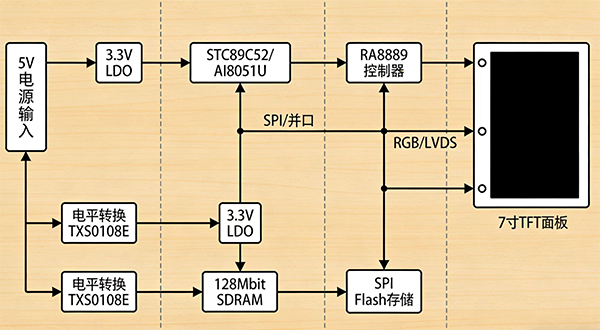

示例1：51单片机+RA8889驱动7寸TFT
现代趋势是高度集成——小尺寸驱动IC已整合T-CON和电源管理；大尺寸采用智能控制器，MCU仅需发送高级指令，大幅降低开发难度。
