单色屏和黑白屏的区别是什么？：单色屏（Monochrome LCD）指像素只有开/关两态、显示单一颜色的液晶屏，包括TN/STN字符屏、12864点阵屏和段码屏；黑白屏是行业口语泛称，涵盖1位单色LCD、4-16级灰阶黑白LCD和电子墨水屏三类。核心差异在驱动方式（单色屏1 bit显存静态驱动，灰阶屏需FRC灰阶调制）、灰阶能力（二值 vs 多灰阶）和场景适配（数字字符选单色屏，曲线图像选灰阶屏）。选型口诀：显数字用段码屏，显字符用点阵屏，显曲线用灰阶屏，显静态图文用墨水屏。
一、基础定义
1. 单色屏
所有仅能呈现单一色系明暗变化、无法显示RGB彩色的屏幕，都属于单色屏范畴。它的像素只有"亮/灭"两种状态，或同一种颜色的多级灰度，通过明暗对比呈现内容。
- 常见色系：黑白、黄绿、蓝白、琥珀（橙黄）色等
- 技术覆盖：单色LCD、单色OLED、单色电子墨水屏、LED点阵屏、早期CRT单色显示器都在此范畴内
2. 黑白屏
是单色屏中最主流的一个分支，特指仅能呈现黑色+白色两种基础状态（可扩展多级灰阶）的屏幕，没有其他彩色底色，是单色屏里应用最广的类型。

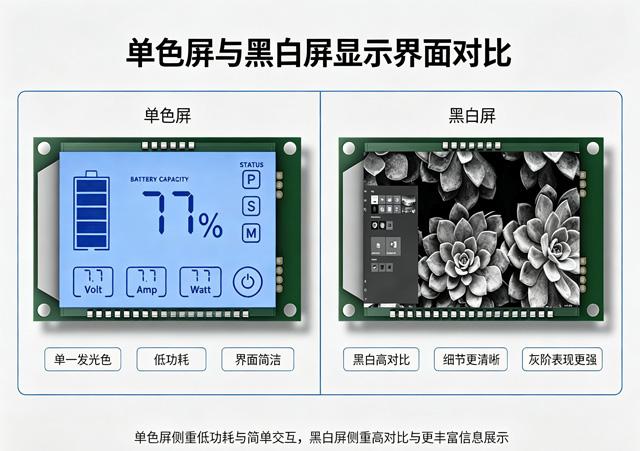

二、核心差异对比
| 对比维度 |
日常所说的"单色屏"（黄绿/蓝白等） |
黑白屏 |
|---|
| 色彩表现 |
带有彩色底色（如黄绿底黑字、蓝底白字），像素仅能变黑，整体是"有色底+黑色内容" |
无彩色底色，仅黑白两色（白底黑字/黑底白字），可支持多级灰度，内容更细腻 |
| 视觉效果 |
对比度偏低，部分底色（如黄绿色）光线柔和，长时间看文本不易疲劳；强光下可视性一般 |
对比度高，文字边缘锐利，接近纸张观感；反射式黑白屏（如电子墨水）强光下可视性极佳 |
| 技术实现（LCD为例） |
通过有色背光、有色偏光片实现底色，液晶通电后对应区域遮挡光线呈现黑色内容 |
搭配白色背光/反射式结构+中性偏光片，通过液晶分子扭转控制透光率，实现黑白灰阶变化 |
| 灰度支持 |
大多仅支持1位色（纯亮/纯灭），无灰度等级，只能显示简单笔画、数字 |
普遍支持多级灰度（4级/16级/256级），可显示图片、复杂图文 |
| 成本功耗 |
结构简单、驱动成本极低，功耗极小 |
支持灰度的型号驱动复杂度稍高，成本略高于基础单色段码屏；反射式黑白屏（电子墨水）静置零功耗 |
所有黑白屏都属于单色屏，但单色屏不一定是黑白屏；日常交流中二者对举时，基本是在区分"带彩色底色的低成本单色屏"和"纯黑白、可支持灰度的屏幕"。
不同技术路线的特殊情况
- CRT时代：早期通俗说法里"单色显示器=黑白显示器"是简化表述，实际上绿色、琥珀色的CRT屏也属于单色屏，且绿色屏曾因护眼成为早期办公的主流。
- 电子墨水屏：主流单色电子墨水屏就是黑白屏，依靠电场控制黑白粒子移动成像，是单色屏的特殊分支。
- 单色OLED：绝大多数为黑白屏，少量工业级产品有黄色、绿色单色款，用于低功耗穿戴、车载指示设备。
接口与参数对比：单色屏MCU直连零门槛
| 参数项 |
单色点阵屏12864 |
段码屏 |
4级灰阶LCD |
电子墨水屏 |
|---|
| 典型分辨率 |
128×64/240×160 |
定制段数 |
240×160/400×240 |
296×128/400×300 |
| 色深 |
1 bit |
1 bit |
2 bit |
2-4 bit |
| 驱动IC |
ST7565/UC1701 |
HT1621 |
UC1611 |
内置+波形LUT |
| 接口 |
SPI/8080并口/I²C |
3线串行 |
8080并口 |
SPI+BUSY线 |
| 功耗 |
0.1-1mA |
5-50μA |
1-3mA |
保持0mA |
| 参考单价 |
15-40元 |
8-25元 |
40-80元 |
30-100元 |
三个工程要点：第一，SPI接口12864单色屏显存仅1KB，STM32F030即可直驱，无需外部RAM；而400×300墨水屏显存15KB还需外挂SPI Flash存波形表，BOM成本差一个量级。第二，段码屏是功耗王者，智能水表实测整机待机8μA，ER14505电池续航超8年。第三，墨水屏SPI带BUSY忙信号线，主控必须轮询等待，画面刷花九成是BUSY未处理。单色屏背光方案也最灵活，户外仪表选透反射式STN屏，正午阳光下可视性优于1000cd/m²的TFT，因为靠环境光反射成像，物理原理上不依赖背光对抗阳光。
场景适配：按显示内容精确匹配
| 应用场景 |
显示内容 |
推荐方案 |
理由 |
|---|
| 温控仪表/电表水表 |
数字符号 |
宽温段码屏 |
μA级功耗，成本低于25元，-30~80°C |
| 手持检测仪/POS机 |
菜单二维码 |
12864单色点阵屏SPI |
MCU直连，刷新快 |
| 医疗设备波形 |
曲线趋势图 |
4级灰阶LCD |
需灰度区分波形层次 |
| 电子价签/仓储标签 |
静态图文条码 |
电子墨水屏 |
断电保持，电池用3-5年 |
| 户外充电桩 |
状态金额 |
半透半反单色屏 |
宽温+阳光可视+夜间背光 |
单色屏（带底色款）
主要用于仅需显示固定数字、符号的低成本设备，对内容复杂度要求极低：
- 计算器、电子手表、空调/电视遥控器
- 万用表、血压计等基础测量仪器
- 工业设备控制面板、门禁读卡器、老式考勤机
黑白屏
用于需要显示复杂图文、对清晰度/阅读体验有要求的设备：
- 电子书阅读器（黑白电子墨水屏）
- 早期黑白电脑显示器、黑白电视机
- 智能手环/入门智能手表的黑白OLED屏
- POS收银机、工业数据记录仪、电子价签
实际案例：某储能柜客户原用4.3寸TFT彩屏，户外高温70°C下背光衰减、阳光直射看不清，改用FSTN半透半反240×160单色点阵屏（-30~80°C宽温，背光仅夜间开启）后，显示模块成本从180元降至55元，户外可视问题同步解决。单色屏无高速LVDS/MIPI信号，EMC余量大，过GB/T 17626静电测试（±8kV）基本无忧，RoHS 2.0与CE认证齐全，对医疗器械YY 0505认证客户是实打实的优势。
总结
单色屏和黑白屏的区别，归根到底是1位二值与多级灰阶的技术分水岭：前者拼功耗、成本与宽温可靠性，后者拼信息层次。工业选屏不是越高级越好，而是显示内容与屏幕能力的精确匹配。奥视特科技提供0.96-43寸全尺寸段工业液晶屏，支持12864单色点阵屏、宽温段码屏、透反射低功耗方案及-30~85°C超宽温定制，提供免费样品与驱动代码支持，欢迎携带尺寸、分辨率、接口、工作温度需求来询。
常见问题
单色屏和黑白屏是一回事吗？不完全是。
黑白屏是口语泛称，涵盖1位单色LCD、多灰阶黑白LCD和电子墨水屏三类；单色屏特指像素只有开关两态的TN/STN/段码屏，询价时务必说明灰阶级数。
单色屏能显示图片吗？
12864、240160点阵单色屏可显示1位黑白点阵图，Logo、二维码没问题；照片类图像会被强制二值化，需灰度层次请选4级灰阶屏或墨水屏。
单色屏和TFT彩屏哪个寿命长？
同工况下单色屏更长。STN单色屏背光寿命5-10万小时，结构简单无TFT驱动IC失效风险，工控现场使用10年以上很常见，这是电表水表至今不用彩屏的核心原因。
12864单色点阵屏是什么接口？
主流为6800/8080并口和4线SPI串口，驱动IC为ST7565或UC1701，3.3V供电，显存仅1KB，STM32入门级MCU硬件SPI即可直接驱动。
户外阳光下用单色屏还是电子墨水屏？
静态信息选墨水屏，阳光可视性最佳且断电保持；秒级刷新的动态数据选透反射式STN单色屏，宽温-30~80°C，正午阳光直射依然清晰。
单色屏需要做宽温处理吗？
户外或车载必须选宽温液晶配方加低温补偿电压电路（-30~80°C），普通屏-20°C时响应时间可能超过500ms，采购时应索取高低温老化测试报告。
