条形液晶显示屏
Application case

条形液晶显示屏基本显示原理

光的偏振与穿透:条形液晶显示屏包含两块玻璃板,中间夹着液晶层,玻璃板与液晶材料之间是透明电极345。在显示屏两边设有作为光源的灯管,背后有背光板和反光膜7。背光板发出的光线先穿过第一层偏振过滤层,变为偏振光进入液晶层7。当没有电场作用时,液晶分子呈90度扭转状态,偏振光会随着液晶分子的方向扭转90度,能够顺利穿过第二层偏振过滤层,屏幕显示为亮态。

电场对液晶分子的作用:当在透明电极上施加电压时,会在液晶层中产生电场,液晶分子在电场力的作用下会重新排列,由原来的扭转状态变为垂直排列,此时偏振光通过液晶层时不再发生扭转。由于第二层偏振过滤层与第一层垂直,光线无法透过,屏幕显示为暗态。

彩色显示原理

对于彩色条形液晶显示屏,每个像素通常由三个液晶单元格构成,分别对应红色、绿色、蓝色过滤器。通过控制不同单元格上的电压,使对应颜色的液晶分子控制光线的透过与阻挡,从而在屏幕上混合出不同的颜色,实现彩色显示。

驱动控制原理

通过各种驱动方式来控制液晶显示屏上每个像素点的显示状态。常见的驱动方式包括共阴极驱动、共阳极驱动、时分复用、矩阵扫描、静态驱动、点阵控制、逐行扫描驱动、LED背光液晶显示、段式控制、IC驱动等1。例如矩阵扫描方式,将液晶屏的显示区域划分为若干行和列,通过扫描的方式逐行或逐列刷新显示内容,每次扫描一个行或列时,控制相应的电压信号来显示液晶的状态。

条形液晶显示屏的工作原理,恰似一场微观世界里的精妙 “光影魔术”。从本质上讲,它是液晶显示技术的一种具体应用,核心在于利用液晶分子独特的电光特性来驾驭光线,从而实现图像呈现。

液晶显示屏主要由液晶层、电极层、滤光层以及背光源等关键部件构成。液晶层宛如一位灵动的 “光线舞者”,处于两片导电玻璃基板之间,液晶分子在自然状态下呈特定排列,好似训练有素的舞者队列。当电极层接通电压,就如同给舞者下达了指令,液晶分子瞬间 “闻令而动”,排列方式发生改变。此时,光线穿过液晶层,其偏振状态随之改变,光线强度也得到精准调控。滤光层则如同一位严苛的 “色彩把关人”,只允许特定颜色的光通过,为画面赋予绚丽色彩。而背光源,无疑是这场光影秀的 “幕后英雄”,源源不断地提供光线,照亮液晶层,让图像得以清晰显现。

以常见的 TN(扭曲向列)型液晶显示屏为例,在未施加电压时,液晶分子呈 90 度扭曲排列,光线穿透液晶层后偏振方向随之扭转,顺利透过垂直的偏振片,屏幕呈现明亮状态;一旦施加电压,液晶分子迅速 “归位”,恢复直立排列,光线偏振方向不再改变,无法穿透偏振片,对应区域便显示为暗。通过对电极层不同区域施加电压,巧妙控制液晶分子的 “舞步”,就能让屏幕呈现出千变万化的图像与文字信息,将我们所需的内容精准呈现。

条形液晶显示屏优缺点

缺点问题

成本问题:相较于传统方形显示屏,由于条形屏生产工艺更为复杂,定制化程度高,研发、生产成本相应增加,这使得其售价偏高

维修难度较大:其内部构造精密复杂,零部件通用性差,一旦出现故障,专业维修人员需耗费大量时间排查问题,且维修成本高昂,维修周期长。

优点问题

空间适配性高:条形的形状使其能够很好地适应一些特殊的安装空间。

显示清晰:条形液晶显示屏能够提供清晰锐利的图像和文字显示。无论是展示商品的细节图,如电子产品的精密构造、时尚服装的纹理,还是显示复杂的信息图表,如金融数据走势、交通线路图等,都能让用户轻松看清内容。

高亮度和高对比度:在各种光照条件下都能有出色的表现。在明亮的户外环境中,高亮度可以保证信息清晰可见。同时,高对比度能够让图像和文字的色彩更加鲜艳、黑白更加分明,增强视觉冲击力

宽视角:这种显示屏拥有很宽的视角范围,几乎从各个角度都能清楚地看到屏幕上的内容。

稳定性和耐用性:条形液晶显示屏在工业环境中能够稳定工作。它可以用来显示设备的运行参数、生产进度等信息,能够抵抗工业环境中的灰尘、震动等不利因素。在户外环境中,像街道上用于广告宣传的条形屏,它可以承受不同的天气条件,如高温、低温、潮湿等。

宽温特性:具备良好的宽温性能,可以在较宽的温度范围内正常工作。

抗干扰能力强:在电磁环境复杂的场所,如医院的一些医疗设备附近或者大型商场的电器设备集中区域,条形液晶显示屏能够有效地抵抗电磁干扰。


条形液晶显示屏厂家,销售,价格

深圳市奥视特条形显示屏厂家拥有 13 年发展历程的国家高新技术企业专注于中小尺寸液晶屏、高亮液晶显示屏、条形液晶显示屏和透明液晶产品的研发、生产与销售,能够充分满足客户的客制化要求。无论是安防监控、数字展厅,还是智能会议、展览展示等领域,都有其产品的身影,凭借丰富的行业经验与专业技术,为客户打造优质显示解决方案。

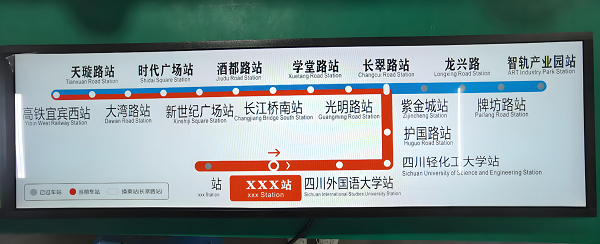

1. 定义与外观

条形屏是一种特殊的液晶显示屏,其外形通常呈长条状。它的屏幕比例与常见的方形显示器(如16:94:3)不同,宽度相对较窄,长度较长,形状可以是长矩形、圆柱曲面等多种形式,以适应不同的安装环境和使用场景。

2. 分辨率和显示质量

分辨率方面,条形屏有多种规格。一般来说,它的像素分布根据其长和宽的尺寸来确定,例如一些条形屏的分辨率可能是1920×360,在长的方向保持较高像素,以提供清晰的图像显示。其显示质量也因产品而异,包括亮度、对比度、色彩饱和度等指标。较高端的条形屏亮度可以达到1000 - 3000尼特,能够在强光环境下如户外广告位也清晰可见;对比度可以达到1000:1 - 5000:1,色彩显示更加鲜艳生动

价格因素往往是用户关注的焦点,条形液晶显示屏的价格区间跨度较大,受到多种因素影响。一般而言,小尺寸、低分辨率、常规亮度且功能较为基础的产品,价格相对亲民,可能在几百元到数千元不等,适用于对显示要求不高、预算有限的小型店铺、室内简单指引等场景。而随着尺寸增大、分辨率提升至高清甚至超高清级别、亮度适应户外强光环境,以及具备触摸功能、智能交互、防水防尘等特殊性能加持时,价格也随之攀升,高端产品价格可达上万元甚至更高。消费者在选购时,需综合考量自身实际需求、预算以及产品的性价比,权衡利弊,才能在众多产品中觅得最适合自己的条形液晶显示屏。
