7.6寸MIPI屏点不亮？15年工程师拆解初始化代码：从FPC到0x29逐条调试
原因：7.6寸MIPI屏点亮三步——①确认FPC引脚与MIPI DSI lane数（常见4-lane）；②主控DTS配置像素时钟、H/V时序、DSI速率；③按屏厂初始化码逐条写0x11→0xB0~0xBF→0x29。据工程经验，多数点不亮问题集中在DSI速率不匹配或Power IC参数错误。
7.6寸MIPI屏核心参数与选型基线
7.6寸MIPI屏主流分辨率1024×600、1280×800。接口常见MIPI DSI 4-lane，部分2-lane。亮度分普通350~500cd/m²、高亮800~1000cd/m²。工作温度消费级0~50℃，工业宽温-20~70℃，车规-30~85℃。选型确认三参数：驱动IC型号（ILI9881C/JD9365/ST7703等）、DSI lane数、供电电压1.8V/2.8V/3.3V。驱动IC决定初始化码写法，lane数决定主控能否带动。奥视特科技7.6寸MIPI屏覆盖上述规格，可提供对应型号CE/ROHS报告与初始化码。
表1：7.6寸MIPI屏主流规格对比
| 参数项 |
标准版 |
高亮宽温版 |
车规级 |
| 分辨率 |
1024×600 |
1280×800 |
1280×800 |
| 接口 |
MIPI DSI 4-lane |
MIPI DSI 4-lane |
MIPI DSI 4-lane |
| 亮度 |
350 cd/m² |
1000 cd/m² |
850 cd/m² |
| 对比度 |
800:1 |
1000:1 |
1000:1 |
| 工作温度 |
0~50℃ |
-20~70℃ |
-30~85℃ |
| 存储温度 |
-20~60℃ |
-30~80℃ |
40~90℃ |
| 驱动IC |
JD9365 |
ILI9881C |
工业级常用IC |
| 典型应用 |
室内HMI |
户外工业终端 |
车载仪表 |
点亮前硬件确认：FPC引脚与DSI lane映射
先拿万用表打FPC座。7.6寸MIPI屏FPC常见30pin或40pin，MIPI差分对占8~10pin（CLK±、D0±、D1±、D2±、D3±），其余为电源、地、背光、触摸、复位。重点确认：①Pin1方向；②lane顺序（D0~D3不可反接，否则花屏）；③复位极性；④背光使能电压。示波器差分探头测CLK对，正常差分摆幅200~400mV。主控有DSI测试模式时，先输出固定彩条确认物理层，再调初始化码。
MIPI DSI初始化代码调试全流程
初始化码不是复制粘贴。以ILI9881C为例，标准序列约80~120条寄存器写入，分四阶段：Sleep Out（0x11）→ Power IC（0xB0~0xB9）→ Gamma（0xD0~0xD5）→ Display On（0x29）。每条通过DSI Generic Short Write或DCS Short Write发送。延时按规格书：0x11常见120ms，0x29建议≥20ms。调试加串口打印，每写一条回读ACK，定位失败寄存器。常见坑：DSI速率过高无显示、非连续时钟模式未开、VCOM偏差导致闪烁。下表为典型调试参数。
表2：7.6寸MIPI屏DSI初始化关键参数（以ILI9881C为例）
| 参数 |
典型值 |
调试范围 |
异常表现 |
| DSI lane速率 |
250~500 Mbps/lane |
200~600 Mbps |
过高无显示，过低闪屏 |
| 像素时钟 |
44~52 MHz（1024×600） |
±5% |
偏差大画面偏移 |
| H总周期 |
1200 |
1150~1250 |
花屏、竖线 |
| V总周期 |
620 |
610~640 |
滚动、撕裂 |
| 0x11延时 |
120 ms |
按规格书 |
白屏 |
| 0x29延时 |
≥20 ms |
≥5 ms |
无图像 |
| VCOM |
查对应IC规格书 |
逐级调 |
闪烁、残影 |
常见点亮失败原因与排查清单
按频率：①DSI时钟无输出——主控DTS未使能或PLL错；②lane数不匹配——屏4-lane驱动配2-lane；③Power IC参数错——VGH/VGL不对，闪一下灭；④背光未开——使能极性反或PWM为0；⑤复位时序错——脉冲宽度不足10ms。排查顺序：电源→复位→DSI物理层→初始化码→背光。每级用示波器或逻辑分析仪确认。奥视特科技7.6寸MIPI屏出货附初始化码与点亮检查表，FAE可远程协助抓DSI波形。
工业宽温、高亮与光学贴合适配
宽温下液晶响应变慢，-20℃响应时间可能从25ms涨到80ms以上。部分驱动IC支持内部温度补偿，必要时外部MCU写VCOM和Gamma寄存器。高亮1000cd/m²背光发热大，确认FPC与背光驱动承受能力。光学全贴合（OCA或水胶）提升强光下可读性，暗室对比度不变，同时防雾。户外选UV Cut偏光片，防黄化。这些在选型阶段与屏厂确认，后期改成本高。
成本控制与供应链建议
7.6寸MIPI屏成本：面板约60%、驱动IC约15%、背光约10%、触摸贴合约15%。降本：分辨率降档省15%~20%，亮度降档省10%，全贴合改框贴省8%但牺牲光学效果。工业客户不建议在宽温和亮度上省钱，返修成本高于物料差价。2025-2026年交期约6~8周，驱动IC仍有波动，建议备2~3个月安全库存。奥视特科技常备7.6寸MIPI屏现货，支持小批量试样与批量定制。

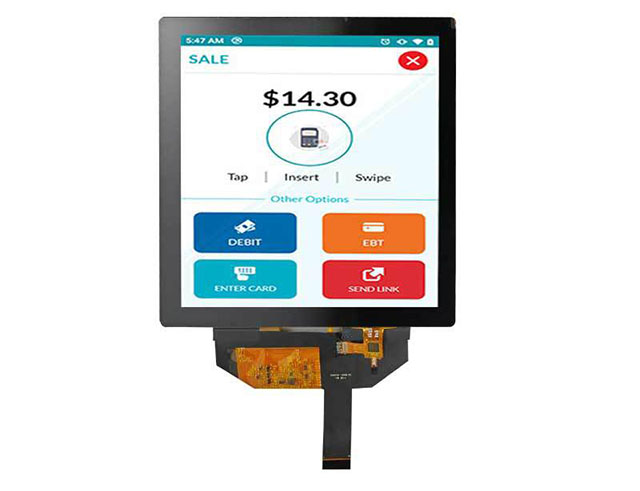

推荐型号：ET076SQ02-GXT
7.6寸MIPI屏点亮与调试常见问题
1：7.6寸MIPI屏点不亮，背光亮但无图像，怎么排查？
先测MIPI DSI时钟差分对（应有200mV以上摆幅），再查初始化码0x11与0x29是否发送成功。多数无图像是DSI lane数或时序参数与屏不一致。重点查0xB0~0xB9 Power IC寄存器。
2：MIPI屏初始化代码可以直接复制其他型号吗？
不建议。不同驱动IC（ILI9881C、JD9365、ST7703）初始化序列差异大，尤其VCOM、Gamma、Power IC。直接套用可能花屏、闪烁或损坏驱动IC。必须用屏厂配套初始化码。
3：7.6寸MIPI屏支持哪些分辨率和接口？
主流1024×600和1280×800，接口MIPI DSI 4-lane，部分2-lane。选型确认主控支持对应lane数和像素时钟范围。
4：工业宽温7.6寸MIPI屏工作温度范围是多少？
工业级通常-20℃~70℃工作、-30℃~80℃存储。宽温屏需温度补偿，否则低温残影或响应变慢。车规级可到-30℃~85℃。
5：7.6寸MIPI屏初始化代码调试需要哪些工具？
示波器（带宽≥1GHz）、逻辑分析仪、主控开发板（RK3568/STM32MP157等）、厂家初始化码文档。预留串口打印DSI ACK状态。
结语
7.6寸MIPI屏点亮=物理层确认+DSI参数配置+初始化码逐条对齐。FPC引脚、lane映射、DSI速率、延时参数做对，多数问题可一次点亮。奥视特科技深耕工业TFT LCD，7.6寸MIPI屏全系提供初始化码、点亮检查表与FAE远程支持。
