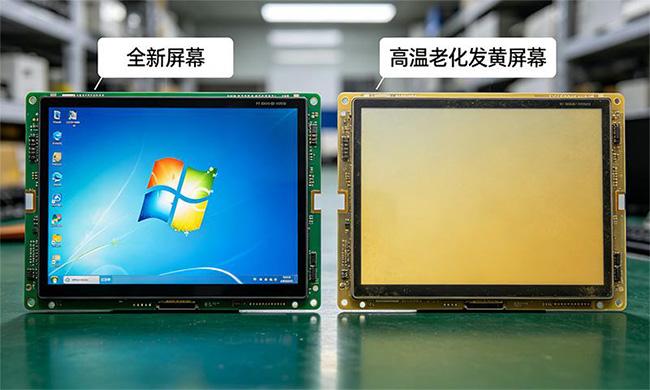

工业车载、户外充电桩、工业 HMI 等场景中，TFT LCD 显示屏长期暴露在 55℃-70℃高温环境下，普遍出现发黄老化、色偏、亮度衰减等问题，严重时 3-6 个月就失效，直接影响设备稳定性与使用寿命。很多工程师误以为是产品质量差，实则是高温下背光模组、偏光片、光学胶等核心材料发生不可逆的热降解反应。本文从材料选型、结构设计、散热优化三个核心维度，拆解工业 TFT LCD 高温防发黄老化的关键技术，结合行业测试标准与数据，给出可落地的解决方案，兼顾专业性与实用性，小白也能快速看懂。
一、高温发黄核心元凶：哪些材料扛不住热？
- 高温环境下显示屏发黄，本质是多层光学材料热老化 + 背光光源光谱漂移的叠加结果，核心失效部件集中在背光模组与面板光学层。
- 首先是LED 背光模组老化，这是发黄的首要原因。普通消费级 LED 背光在 60℃环境下连续工作 1000 小时，蓝光衰减率达 30%，色温从 6500K 降至 5000K 以下，屏幕明显偏黄。工业级场景更严峻，机柜内温度常达 60℃-70℃，LED 结温超 85℃时，荧光粉量子效率骤降，硅胶封装材料快速黄化，光提取效率降低 40% 以上。
- 其次是偏光片与光学胶变质。普通偏光片由 PVA 膜 + TAC 膜组成，长期高温下（≥60℃），PVA 分子链断裂、TAC 膜增塑剂挥发，导致偏光片变黄、收缩，透光率下降 20%-30%。而面板层间的 OCA 光学胶，在高温高湿环境下会发生水解反应，出现黄变、脱胶，直接引发屏幕色偏与亮度不均。
- 最后是导光板与扩散膜劣化。普通 PMMA 导光板在 70℃环境下，分子热运动加剧，材料泛黄，雾度上升，光线散射不均，形成局部黄斑。这三大核心部件的热老化，共同导致显示屏在高温下快速发黄失效，也是工业 TFT LCD 选型必须优先规避的风险点。
二、材料选型升级：如何从源头阻断高温老化？
- 破解高温发黄难题，核心是选用耐高温、抗黄化的工业级材料，替代消费级普通材质，关键参数需匹配工业高温测试标准（IEC 60068-2-2、GB/T 18910.1）。
- 背光模组方面，必须选用工业级宽温 LED 灯珠 + 耐高温封装胶。优选结温耐受≥125℃的高光效 LED 芯片，搭配硅胶 + 环氧树脂复合封装材料，抗黄化等级达 UV4 级，在 85℃高温下连续工作 5000 小时，蓝光衰减率≤10%，色温稳定在 6000K-6500K。同时，背光基板采用铝基 PCB 替代普通玻纤板，导热系数提升 5 倍，快速降低 LED 结温，延缓老化。
- 偏光片与光学胶需升级为高温专用型号。偏光片选用碘系耐高温配方，耐热温度≥85℃，抗紫外线等级达 96.2%，在 70℃/85% RH 双 85 环境下连续工作 1000 小时，透光率衰减≤5%，无明显黄变。OCA 光学胶选用丙烯酸酯耐高温体系，玻璃化温度 Tg≥100℃，高温下无水解、无黄变，确保面板层间粘合稳定，杜绝脱胶色偏。
- 导光板与扩散膜选用耐热 PC/PMMA 合金材质，添加抗热老化助剂，耐热温度≥90℃，在 70℃环境下长期使用无泛黄、无雾度上升，光线均匀性偏差≤3%。材料选型是工业 TFT LCD 防高温发黄的基础，直接决定显示屏在高温场景下的使用寿命，工业级宽温显示屏（-30℃~85℃）均采用此类耐高温材料组合。
三、结构与散热优化：降低屏体温度，延缓老化速度
- 仅靠材料升级不够，合理的结构设计与散热优化能降低屏体实际工作温度 5℃-15℃，大幅延缓材料老化速度，是低成本提升高温稳定性的关键手段。
- 首先是屏体结构密封与隔热设计。采用金属边框 + 硅胶密封圈全密封结构，隔绝外界高温湿气侵入，避免内部光学材料受潮加速老化。在面板与背光模组之间添加 0.5mm 厚陶瓷隔热垫，导热系数≤0.2W/(m・K)，阻断背光热量向面板传导，防止偏光片与液晶分子过热失效。同时，背光模组采用窄边框设计，减少散热死角，提升热量扩散效率。
- 其次是主动散热方案适配。针对机柜内温度超 60℃的场景，采用导热背板 + 微型散热风扇组合。背板选用 2mm 厚铝合金，与背光模组紧密贴合，将热量快速传导至整机外壳，配合转速 5000rpm 的微型风扇，形成对流散热，可降低屏体温度 8℃-12℃。户外无风扇场景，采用热管散热 + 散热鳍片设计，热管导热系数达 2000W/(m・K)，快速导出背光热量，确保屏体温度控制在 70℃以内。
- 最后是温度监测与温补校准。在背光模组与面板处各内置 1 个 NTC 温度传感器，实时监测屏体温度，当温度超 65℃时，自动降低背光亮度（从 100% 降至 70%），减少发热，延缓 LED 老化。同时，搭配色温温补电路，根据温度变化实时调整 RGB 通道增益，补偿高温下的色温漂移，确保 Δu’v’≤0.008，避免色偏发黄。结构与散热优化能有效降低屏体热负荷，让耐高温材料的性能发挥到极致，是工业 TFT LCD 高温防老化的核心辅助手段。
四、行业标准验证：如何确认方案的有效性？
- 所有防发黄方案都需通过严苛的高温可靠性测试验证，工业 TFT LCD 必须满足行业标准，才能在高温场景下稳定运行。
- 核心测试项目为高温工作测试（HTOL），依据 IEC 60068-2-2 标准，将显示屏置于 70℃环境下，通电连续工作 1000 小时，测试前后对比：亮度衰减率≤15%，色温变化≤500K，无明显发黄、色偏、脱胶等问题为合格。车载级要求更高，需通过 85℃/1000 小时高温存储测试，冷热冲击（-40℃~85℃）1000 循环无失效。
- 另一关键测试是双 85 高温高湿测试（85℃/85% RH），依据 GB/T 18910.1 标准，连续测试 96 小时，显示屏无分层、无发黄、亮度衰减≤10% 为合格。通过以上测试的工业 TFT LCD，在 55℃-70℃高温场景下，使用寿命可达 5 万小时以上，是普通消费级显示屏的 2-3 倍。选型时务必要求供应商提供完整的高温测试报告，确保方案符合行业标准，避免 “测试通过却批量失效” 的风险。
高温环境下 TFT LCD 显示屏发黄老化，核心是背光模组、偏光片、光学胶等材料热老化 + 散热不足的双重作用，并非不可解决。破解关键在于 “耐高温材料升级 + 结构散热优化 + 行业标准验证” 三位一体：选用工业级宽温 LED、耐高温偏光片与光学胶，从源头阻断老化；通过隔热、散热设计降低屏体温度，延缓老化速度；最后以高温工作、双 85 测试验证方案有效性。对于工业车载、户外充电桩等高温场景，优先选择宽温工业 TFT LCD（工作温度 - 30℃~85℃），而非普通消费级屏，可大幅降低发黄老化风险，延长设备使用寿命。后续选型或方案优化时，建议优先核查材料抗黄化参数与高温测试报告，从根源上规避高温显示失效难题。
