面板类型：a-Si TFT-LCD液晶模组
产品组成：ET028TR02-K
面板尺寸：2.8"inch
分辨率：240*320
驱动IC：ST7789V2
显示尺寸：43.2(H) *57.6(V) (mm

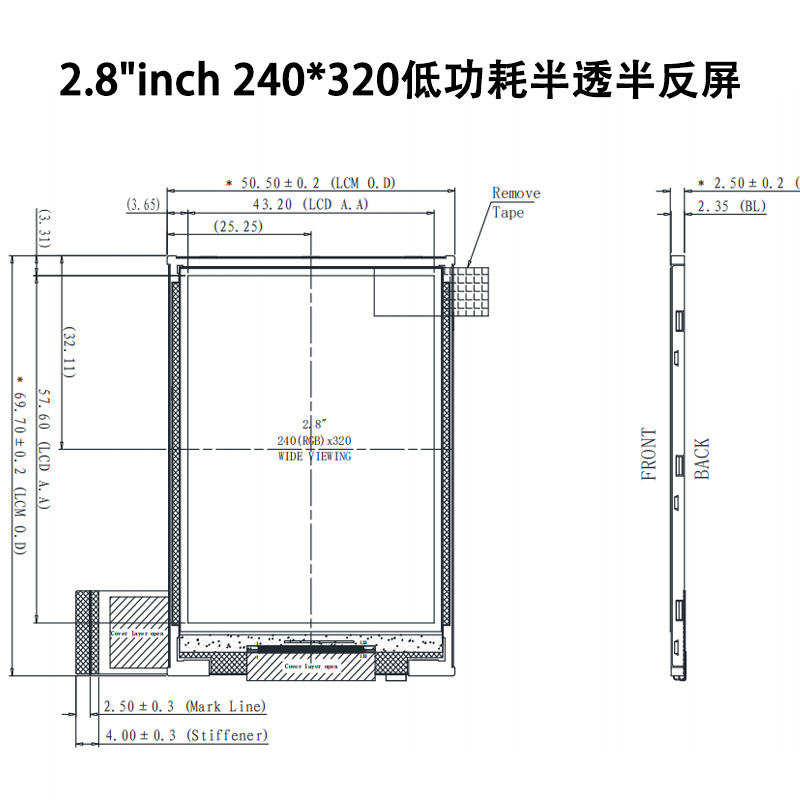

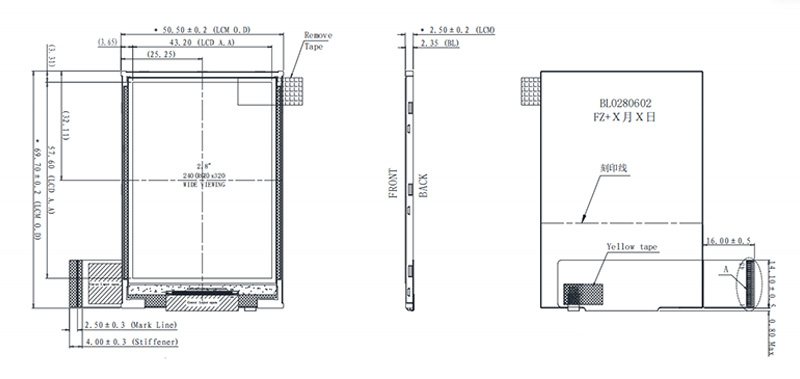

外观尺寸：50.5(H)*69.7(V)*2.5(T)mm
像素间距：0.18 (H) x 0.18 (V)mm
视角方向：60/60/60/60
面板亮度：160 cd/m²
显示模式：透反射式
显示颜色：65K/262K
使用寿命：50000小时
信号类型：MCU+SPI+RGB 45Pins
工作温度：-30 ~ 80 °C
存储温度：-30 ~ 85 °C
产品简介
2.8英寸a-Si TFT-LCD液晶模组，分辨率240×320（QVGA），MCU+SPI+RGB三接口兼容45Pin设计，透反射式显示模式。驱动IC采用ST7789V2，面板亮度160cd/m²，显示色彩262K色，全视角60/60/60/60对称分布。显示尺寸43.2×57.6mm，外观尺寸50.5×69.7×2.5mm，像素间距0.18mm。无触摸设计，背光寿命50000h。工作温度-30~80°C，存储温度-30~85°C。适用于工业手持终端、便携测量仪器、物流PDA、智能终端、低功耗户外宽温设备等场景。
奥视特·全方位专业配套定制&制造服务商
专业供应工业触摸屏、电容触摸屏、电阻触摸屏，配套工业液晶屏一站式服务；
电容屏兼容 I2C、SPI、USB、UART 主流接口，支持触摸外观、功能定制及全贴合生产加工；
深耕工控、车载、医疗领域，推出工业等级、车用等级、医疗等级高性价比触控解决方案；
产品按工业恶劣环境标准设计，坚固抗造，防水抗盐、低反射，耐候性极强；
全系产品支持手套触控、多点触控、触控笔触控、3D 手势触控，广泛适配工控设备、车载终端、医疗仪器等场景；
问：ST7789V2的MCU/SPI/RGB三种接口在2.8寸无触摸项目中如何选择？
答： MCU 8080模式（16bit并行）适合ARM Cortex-M系列MCU通过FSMC总线驱动，刷新稳定、开发简单，适合工业手持终端等需要快速UI响应的场景，但需占用较多GPIO。SPI模式仅需4根线，适合引脚受限的超小型主控，刷新速率较低，适合静态界面。RGB模式需主控带LCD控制器，适合Linux/Android平台，可实现流畅动画。无触摸项目中，显示与触控无需分时共享引脚，MCU 8080模式可充分发挥并行数据吞吐优势，推荐作为主控资源充裕时的首选方案。
问：透反射式160cd/m²亮度在多变光照环境下的实际表现如何？

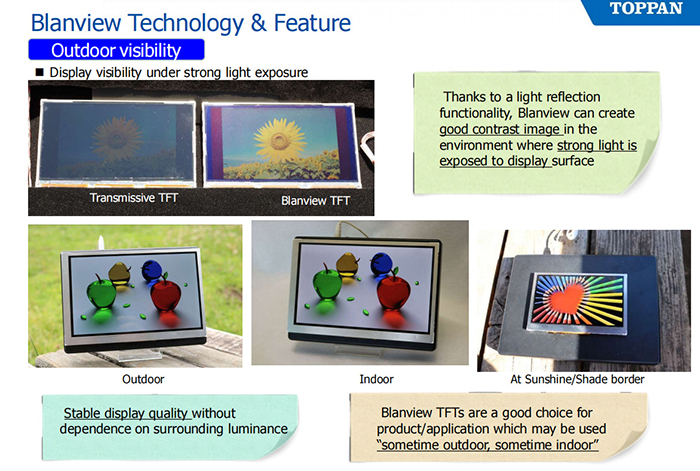

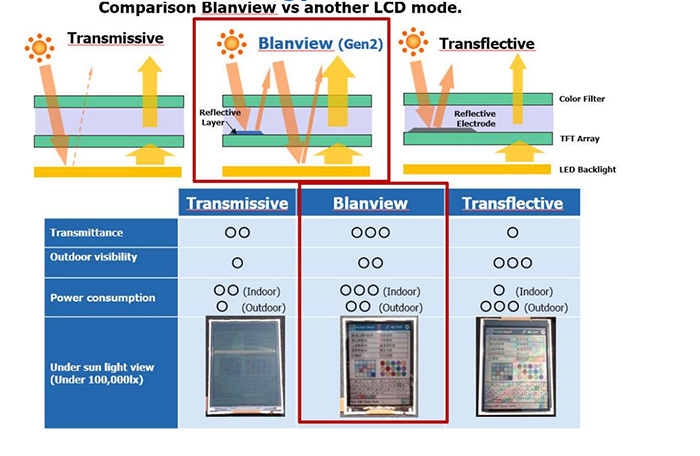

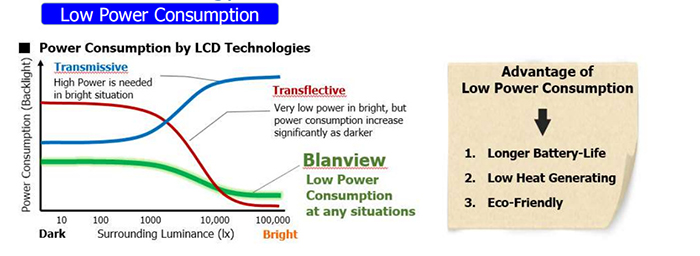

答： 透反射式屏利用环境光反射层，户外强光下（>5000lux）环境光经反射层进入人眼，160cd/m²背光可关闭或调至30%以下，内容清晰可读，功耗降低80%以上。室内正常光照（300-500lux）下，160cd/m²背光提供舒适阅读亮度。夜间暗室环境中背光全开，足够近距离操作。正午直射阳光（>30000lux）下反射对比度略有下降，建议UI采用高对比度配色（黑底白字）增强可读性。整体而言，透反射式屏在光照剧烈变化的工业现场、户外巡检、冷链物流等场景中，比纯透射式屏更具自适应优势。
问：2.5mm超薄厚度和50.5×69.7mm外形尺寸对设备结构设计有何价值？
答： 2.5mm厚度使模组可直接嵌入超薄设备前壳，整机Z向空间可控制在6mm以内，非常适合医疗便携设备、超薄PDA、手持测量仪器等体积敏感场景。50.5×69.7mm外形尺寸配合43.2×57.6mm显示区域，屏占比约85%，边框紧凑。但需注意：2.5mm厚度下液晶玻璃刚性有限，建议在模组四周增加0.3-0.5mm泡棉或硅胶缓冲垫，避免前壳直接压迫玻璃边缘；同时背光LED散热路径较短，建议在模组背部预留导热间隙或使用金属外壳辅助散热，确保-30~80°C宽温范围内的长期可靠性。
问：-30~80°C工作温度范围对液晶模组性能有何影响，如何确保低温启动可靠性？
答： -30~80°C属于工业宽温规格，低温端主要挑战是液晶响应时间延长和背光LED光效下降。液晶在-30°C时粘度增加，响应时间可能从25°C的20ms延长至100ms以上，对于静态或低频刷新的工业界面影响较小，但快速动画可能出现拖影。应对措施：一是选用宽温型液晶材料，确保-30°C下仍能保持向列相；二是背光驱动电路预留低温补偿，-30°C时LED正向压降升高，需适当提高驱动电压或采用恒流源设计；三是整机设计时在模组背部贴附加热膜或利用主控热量预热，确保冷启动时液晶快速达到工作温度。本产品存储温度-30~85°C，工作温度-30~80°C，出厂前经过高低温循环老化测试，确保全温区显示稳定。
