2.4寸半透半反LCD屏240*320 SPI+MCU+RGB接口户外阳光下可视全视角便携设备显示屏

产品简介

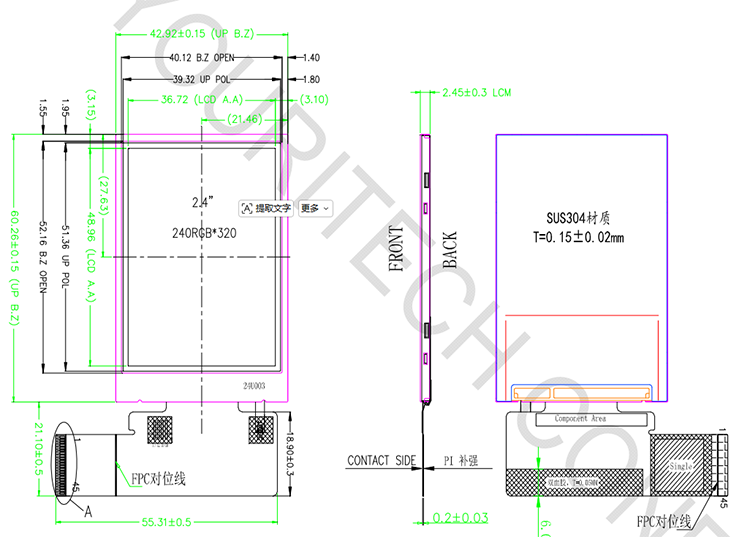

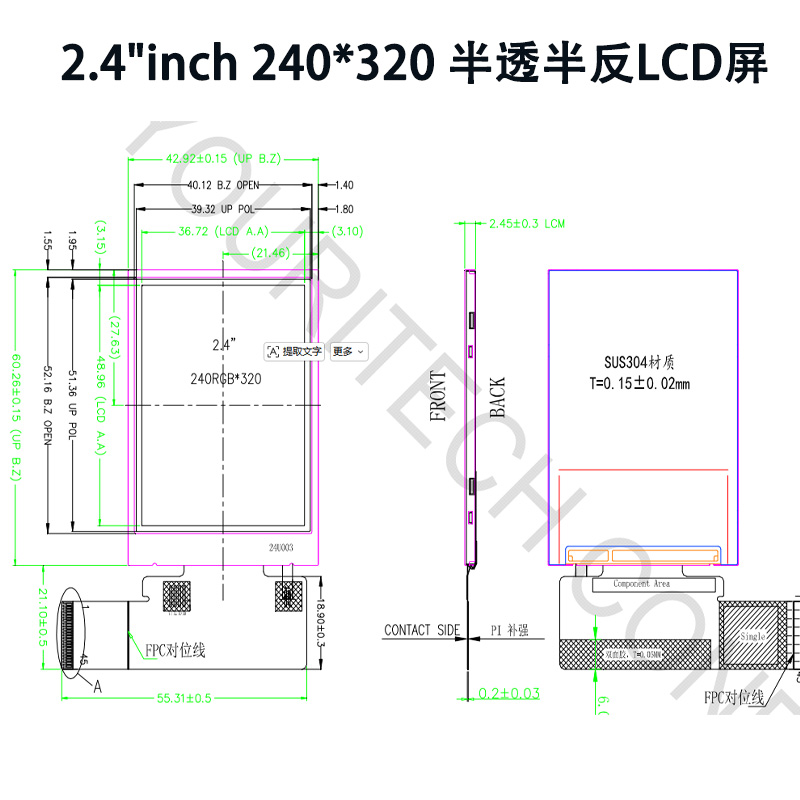

2.4英寸a-Si TFT-LCD液晶模组，分辨率240×320（QVGA），SPI+MCU+RGB三接口兼容45Pin设计，常黑透反射式显示模式。驱动IC采用ST7789V，面板亮度360cd/m²，显示色彩262K色，全视角80/80/80/80对称分布。显示尺寸36.72×48.96mm，外观尺寸42.92×60.26×2.45mm，像素间距0.153mm。无触摸设计，LED背光寿命50000h。工作温度-20～+70°C，存储温度-30～+80°C。适用于工业手持终端、便携测量仪器、物流PDA、智能终端等场景。

---

奥视特·全方位专业配套定制&制造服务商

专业供应工业触摸屏、电容触摸屏、电阻触摸屏，配套工业液晶屏一站式服务；

电容屏兼容 I2C、SPI、USB、UART 主流接口，支持触摸外观、功能定制及全贴合生产加工；

深耕工控、车载、医疗领域，推出工业等级、车用等级、医疗等级高性价比触控解决方案；

产品按工业恶劣环境标准设计，坚固抗造，防水抗盐、低反射，耐候性极强；

全系产品支持手套触控、多点触控、触控笔触控、3D 手势触控，广泛适配工控设备、车载终端、医疗仪器等场景；

问：ST7789V驱动IC的SPI/MCU/RGB三种接口在2.4寸常黑透反射式屏项目中如何选择？

答：SPI模式仅需4根线，适合引脚受限的超小型主控，刷新速率较低，适合静态界面。MCU 8080模式（16bit并行）适合ARM Cortex-M系列MCU通过FSMC总线驱动，刷新稳定、开发简单，适合工业手持终端等需要快速UI响应的场景。RGB模式需主控带LCD控制器，适合Linux/Android平台，可实现流畅动画。常黑透反射式屏在户外强光下可关闭背光，对刷新率要求相对宽松，若主控为STM32F1/F4且引脚充裕，推荐MCU 8080 16bit模式以充分发挥240×320分辨率和262K色深的显示优势；若为超低功耗便携设备，SPI模式可显著降低布线复杂度和待机功耗。

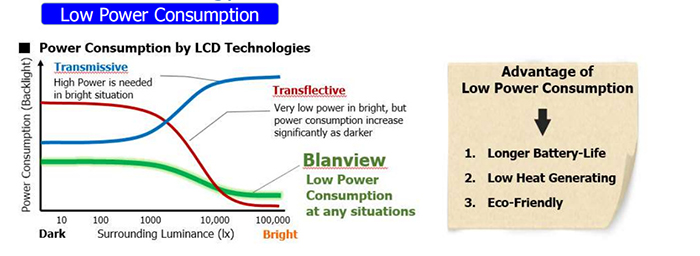

问：常黑透反射式360cd/m²亮度在多变光照环境下的实际表现如何？

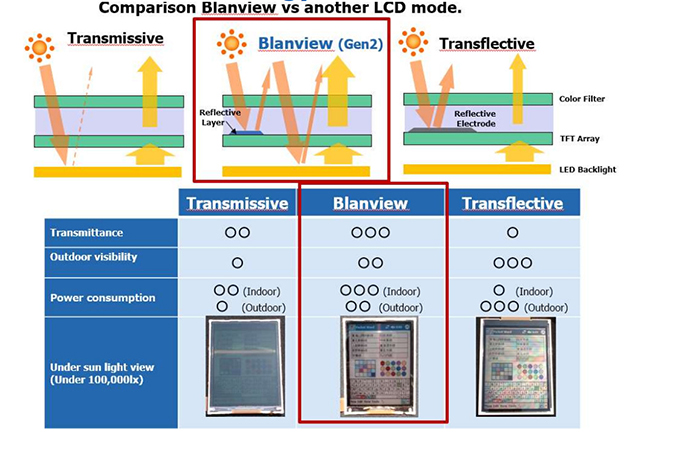

答：常黑模式（Normally Black）在无电压时液晶分子垂直排列，背光被阻挡，显示纯黑，对比度优于常白模式。配合透反射式结构，户外强光下（>5000lux）环境光经反射层进入人眼，360cd/m²背光可关闭或调至较低档位，黑态更纯、对比度更高，内容清晰可读，功耗降低80%以上。室内正常光照（300-500lux）下，360cd/m²背光提供舒适的阅读亮度，相比220cd/m²模组在暗角环境更具优势。夜间或暗室环境中背光全开，常黑模式避免漏光，黑色更深邃。正午直射阳光（>30000lux）下，反射对比度略有下降，但常黑模式的先天高对比度配合360cd/m²背光补充，可读性优于常白透反射式屏。

问：-20～+70°C工作温度范围对液晶模组性能有何影响，如何确保低温启动可靠性？

答：-20～+70°C属于工业宽温规格，低温端主要挑战是液晶响应时间延长和背光LED光效下降。液晶在-20°C时粘度增加，响应时间可能从25°C的20ms延长至60-80ms，对于静态或低频刷新的工业界面影响较小，但快速动画可能出现轻微拖影。高温端70°C时，液晶介电常数变化可能导致阈值电压漂移，需调整驱动电压补偿。应对措施：一是选用宽温型液晶材料，确保-20°C下仍能保持向列相；二是背光驱动电路采用恒流源设计，补偿-20°C时LED正向压降升高；三是整机设计时在模组背部预留导热间隙，利用金属外壳辅助散热。本产品存储温度-30～+80°C，工作温度-20～+70°C，出厂前经过高低温循环老化测试，确保全温区显示稳定。

问：2.45mm超薄厚度和42.92×60.26mm尺寸对便携式设备结构设计有何价值？

答：2.45mm超薄厚度使模组可直接嵌入紧凑型设备前壳，整机Z向空间可控制在6mm以内，非常适合医疗便携设备、超薄PDA、手持测量仪器等体积敏感场景。42.92×60.26mm外形尺寸配合36.72×48.96mm显示区域，屏占比约85%，边框紧凑。超轻设计可显著降低长时间单手持握的疲劳感。但需注意：2.45mm厚度下液晶玻璃刚性有限，建议在模组四周增加0.2-0.3mm泡棉或硅胶缓冲垫，避免前壳直接压迫玻璃边缘；同时背光LED散热路径较短，建议在模组背部预留导热间隙或使用金属外壳辅助散热，确保-20～+70°C宽温范围内的长期可靠性。像素间距0.153mm在2.4寸下PPI约167，可清晰呈现10-12pt工业字体和24×24状态图标。
