产品基本参数（详情参数根据客户要求定制）

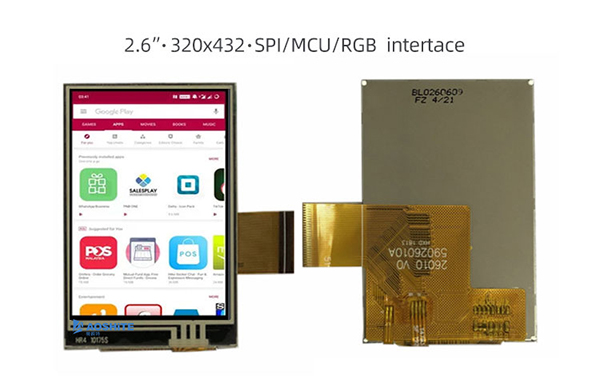

面板型号：ET026HV21-KT
面板类型：a-Si TFT-LCD液晶模组
面板尺寸：2.6"
分 辨 率：320x432

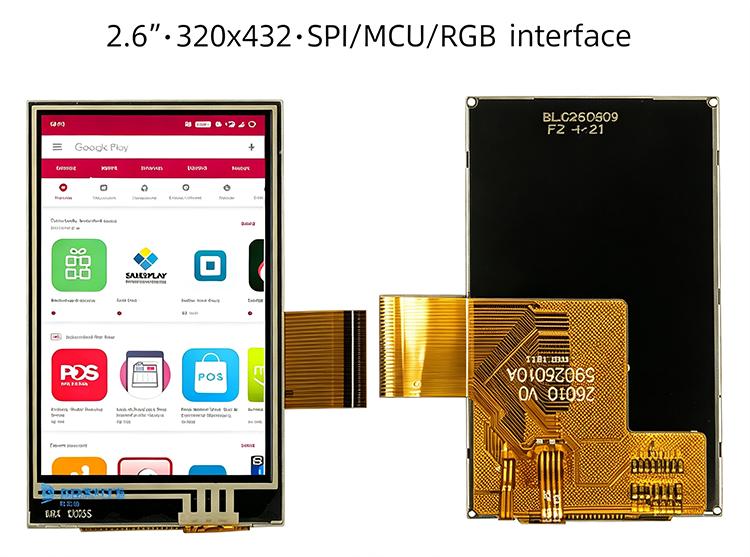

信号类型：SPI+MCU+RGB 51PIN
面板亮度：420 cd/m2
像素间距：0.1245(H)*0.1245(V)mm

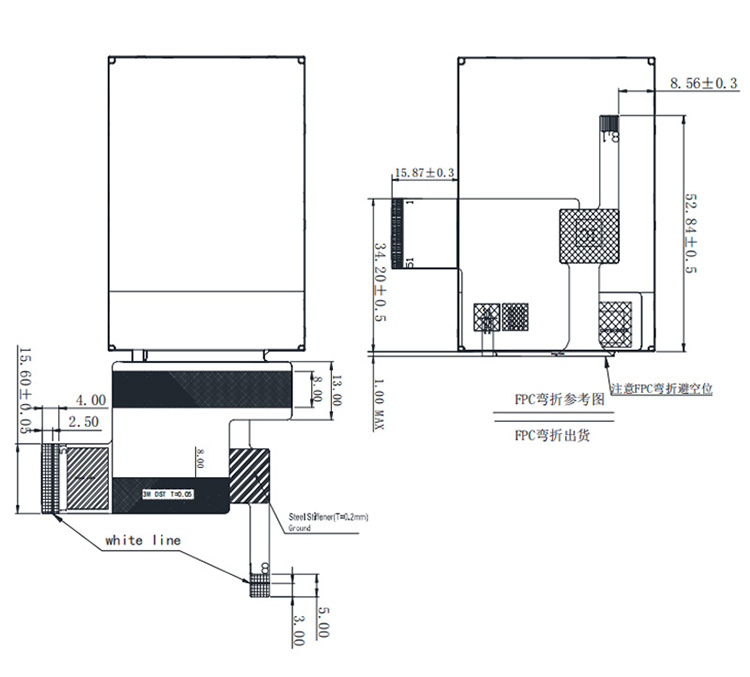

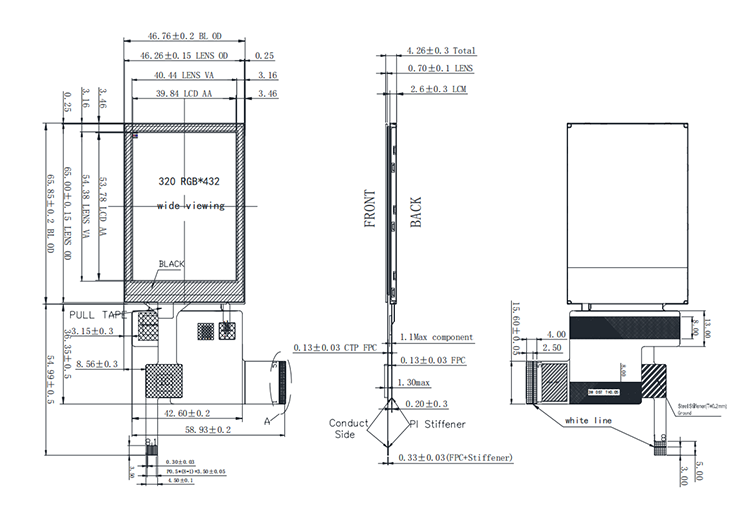

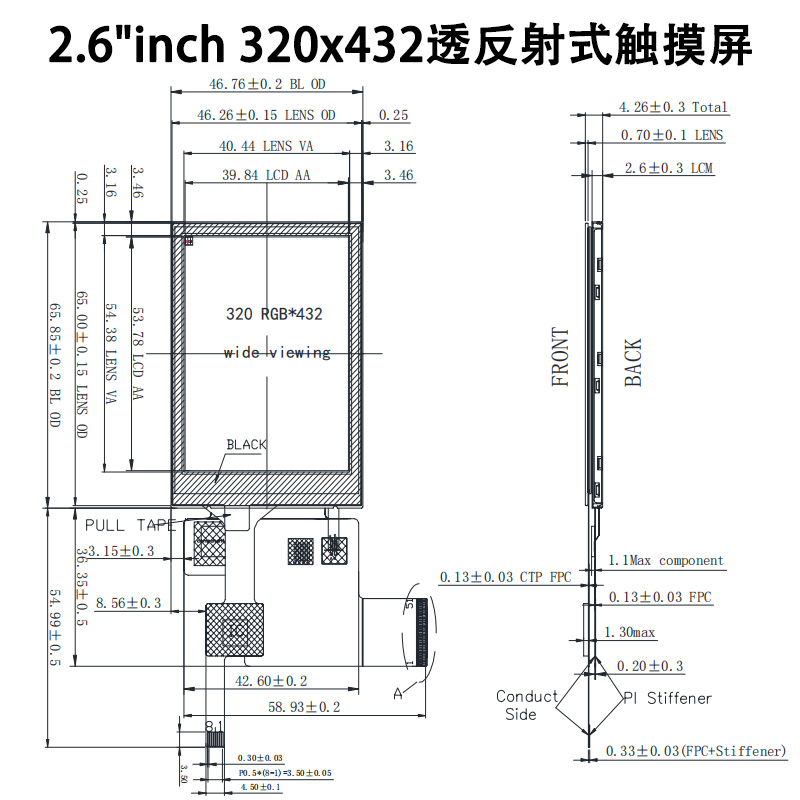

外观尺寸：46.76(H)*65.85(V)*4.26(D) mm
显示尺寸：39.84(H)*53.78(V) mm
使用寿命：50000小时
显示颜色：65K/262K/16.7M
重量：25g
驱动芯片：ILI9488
可视角度：80/80/80/80

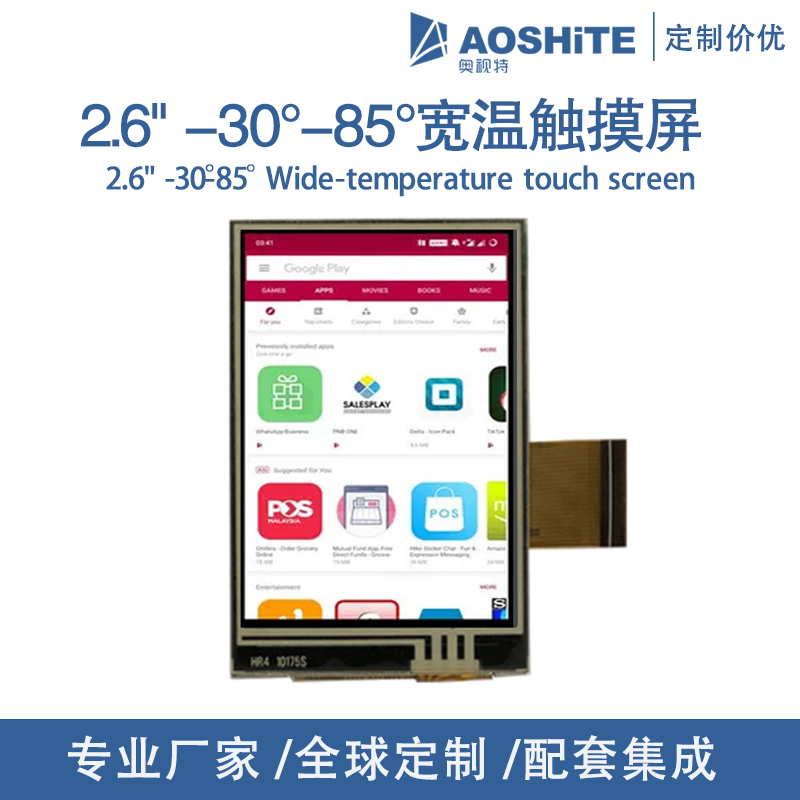

工作温度：-30 ~85 °C
存储温度：-40 ~ 85 °C
触摸屏：（CTP）电容触摸显示屏
产品简介

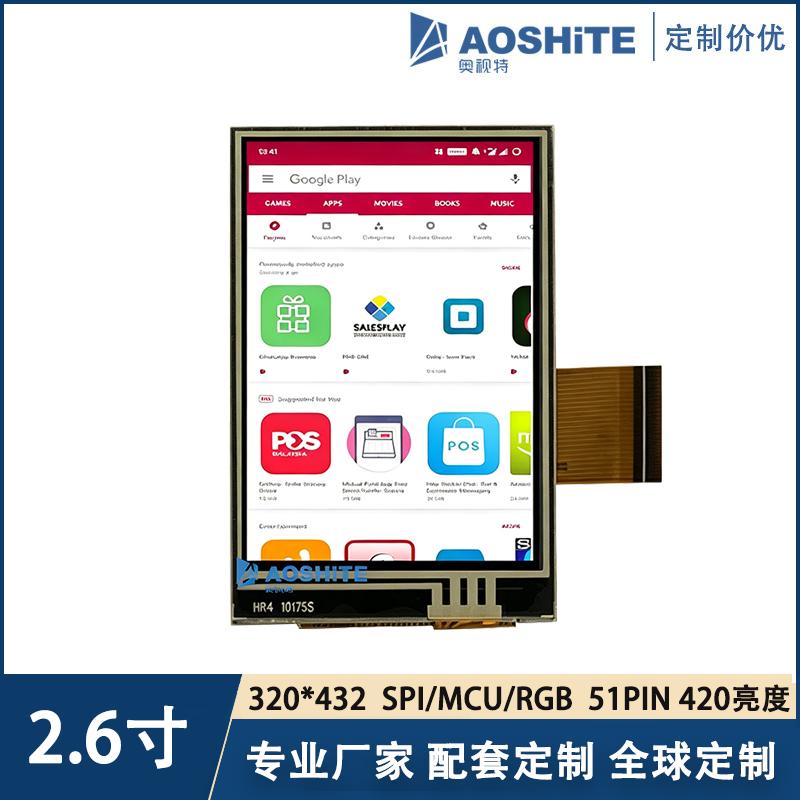

2.6英寸a-Si TFT-LCD液晶模组，分辨率320×432，SPI+MCU+RGB三接口兼容51Pin设计。驱动IC采用ILI9488，面板亮度420cd/m²，显示色彩16.7M色，全视角80/80/80/80对称分布。显示尺寸39.84×53.78mm，外观尺寸46.76×65.85×4.26mm，重量25g，像素间距0.1245mm。投射电容触摸CTP，背光寿命50000h。工作温度-20~70°C，存储温度-30~85°C。适用于工业手持终端、便携测量仪器、物流PDA、智能终端等电容触摸场景。
奥视特·全方位专业配套定制&制造服务商

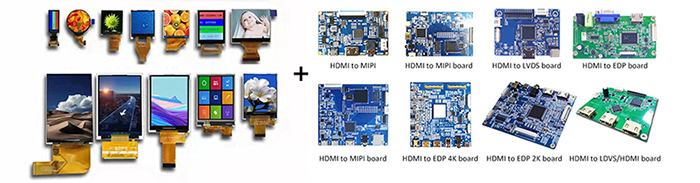

专业供应工业触摸屏、电容触摸屏、电阻触摸屏，配套工业液晶屏一站式服务；
电容屏兼容 I2C、SPI、USB、UART 主流接口，支持触摸外观、功能定制及全贴合生产加工；
深耕工控、车载、医疗领域，推出工业等级、车用等级、医疗等级高性价比触控解决方案；
产品按工业恶劣环境标准设计，坚固抗造，防水抗盐、低反射，耐候性极强；
全系产品支持手套触控、多点触控、触控笔触控、3D 手势触控，广泛适配工控设备、车载终端、医疗仪器等场景；
常见问题
问：ILI9488驱动IC的SPI/MCU/RGB三种接口在带电容触摸的2.6寸屏项目中如何选择？
答：ILI9488负责显示驱动，电容触摸通常由独立CTP控制器通过I²C管理。MCU 8080模式（16bit并行）适合ARM Cortex-M系列MCU，刷新稳定但需占用较多GPIO，适合工业手持终端等需要快速UI响应的场景。SPI模式仅需4根线，适合引脚受限的超小型主控，但刷新速率较低，适合静态界面。RGB模式需主控带LCD控制器，适合Linux/Android平台，可实现流畅动画。带触摸项目中，显示接口与触摸I²C独立通信，互不干扰。若主控为STM32F4/F7且引脚充裕，推荐MCU 8080 16bit模式以充分发挥320×432分辨率和16.7M色深的显示优势；若为低功耗便携设备，SPI模式可显著降低布线复杂度。

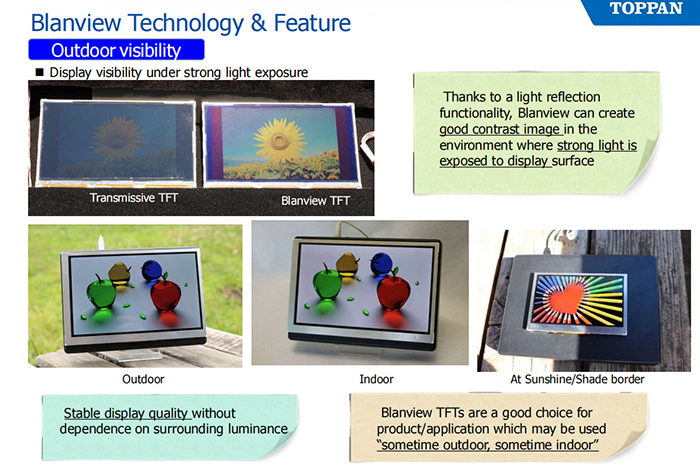

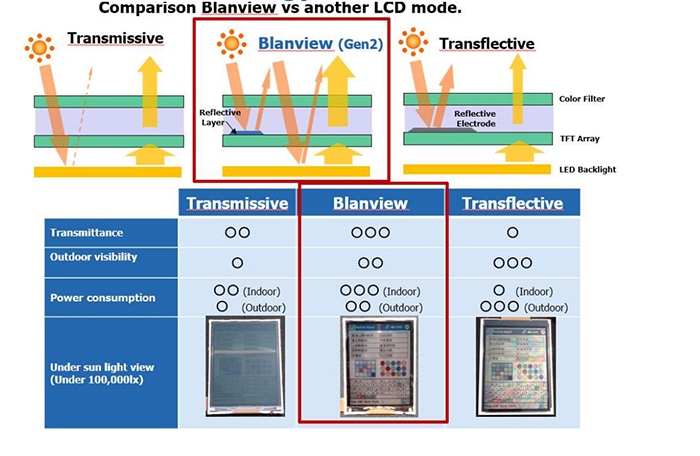

问：透反射式电容触摸屏在420cd/m²亮度下如何实现户外可读与触控稳定？

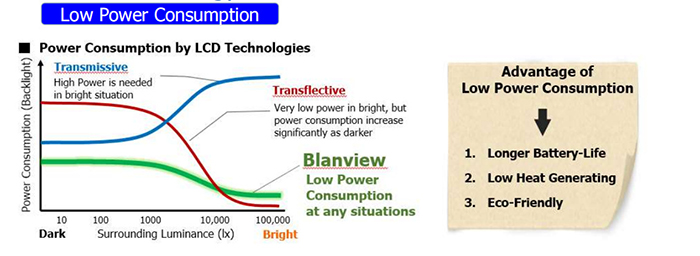

答：透反射式屏的金属反射层位于液晶盒与背光之间，与电容触摸层的ITO传感器之间存在玻璃基板隔离，反射层本身不会直接干扰电容场分布。户外强光下，420cd/m²背光可关闭或调至较低档位，环境光经反射层清晰成像，功耗降低80%以上。主要挑战在于紫外线导致的手指皮肤干燥可能降低电容耦合效率，以及强光照射使操作者难以看清触控区域。解决方案包括：选用支持手套触摸的CTP控制器，在固件中开启高灵敏度模式；UI设计采用高对比度色块划分触控区域，边框预留2-3mm非触控安全区；模组表面可增加AG防眩光处理，降低反射眩光对操作者的视觉干扰。本产品透反射式+CTP设计经结构隔离，触控与显示互不干扰，-30~85°C超宽温范围内触控线性度稳定。
问：320×432分辨率在2.6寸电容触摸屏上的UI设计有何建议？
答：2.6寸屏显示区域39.84×53.78mm，320×432分辨率PPI约200，UI元素建议：主功能按钮≥40×40像素（约5.0×5.0mm物理尺寸），确保戴手套可准确点击；状态栏高度≥20像素，字体≥10pt；按钮间距≥6像素，避免相邻误触。透反射式屏建议采用深色背景（黑/深灰）+高亮色前景（白/黄/绿），利用反射层提升户外对比度。电容触摸支持多点触控，但工业场景建议禁用双指缩放等手势，仅保留单点点击和滑动，降低误操作率。界面布局采用上下分区：顶部20%固定状态栏，中部60%内容区，底部20%导航按键，符合单手拇指操作习惯。320×432的竖屏比例（约3:4）适合显示纵向参数列表、设备状态监控等工业界面。
问：-30~85°C超宽温范围对电容触摸性能有何影响，如何补偿？
答：低温环境下，电容触摸层的ITO薄膜电阻会随温度降低而减小，导致RC时间常数变化，可能使触控灵敏度下降或边缘区域出现死区。-30°C时，普通CTP控制器的自电容基准值可能漂移15-20%。补偿措施包括：一是选用工业级CTP控制器，内置温度补偿算法，自动调整阈值；二是在固件中预留多组校准参数，按-30°C/0°C/25°C/70°C/85°C五档分段校准；三是模组组装时，ITO层与FPC绑定采用低温固化导电胶，避免-30°C下胶层脆化导致线路断裂。高温端85°C时，ITO电阻增大，触控信噪比下降，需降低扫描频率并增强滤波。本产品存储温度-40~85°C，工作温度-30~85°C，整机设计时建议在CTP FPC上贴附NTC热敏电阻，主控实时读取温度并动态切换校准表，确保全温区触控精度±1mm以内。
