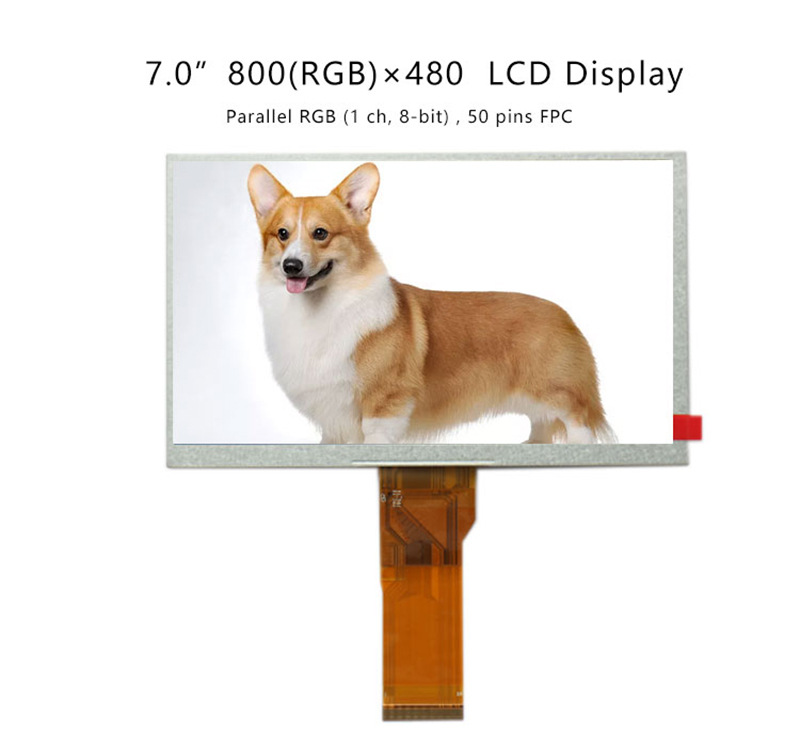

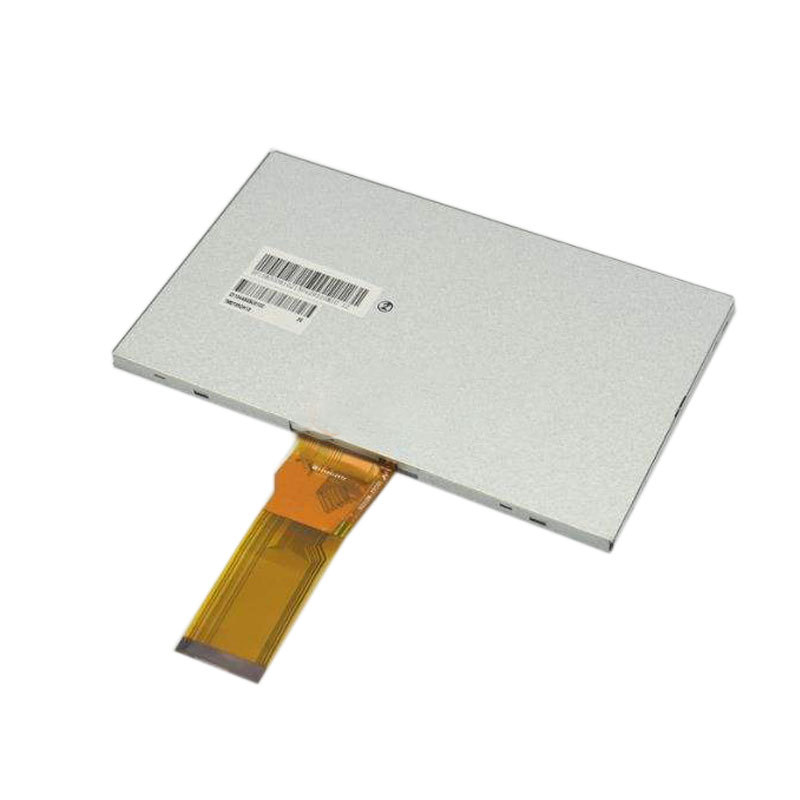

品牌：天马 (TIANMA)
型号名称：TM070RDHG23-40
屏幕尺寸：7.0英寸
面板类型：a-Si TFT-LCD, 液晶模组
分辨率： 800×480
显示区域：154.08×85.92 mm (H×V)
外观尺寸：165×100×6 mm (H×V×D)
屏幕重量：150g (Typ.)
表面处理：雾面，Hard coating (3H)
屏幕亮度：1400 cd/m²
对比度： 1000 : 1
光学模式：TN，常白显示，透射式
可视角度：80/80/60/80
响应速度：25ms
颜色数量：16.7M, 50% NTSC 适用于工业户外高亮
背光类型：40K小时, 无驱动
刷新频率：60Hz
触摸功能：无触摸
信号系统：RGB , 50 pins
供应电压：3.3/10.4/16.0/-7.0V
存储温度： -30 ~ 80 °C
工作温度： -20 ~ 70 °C
产品简介

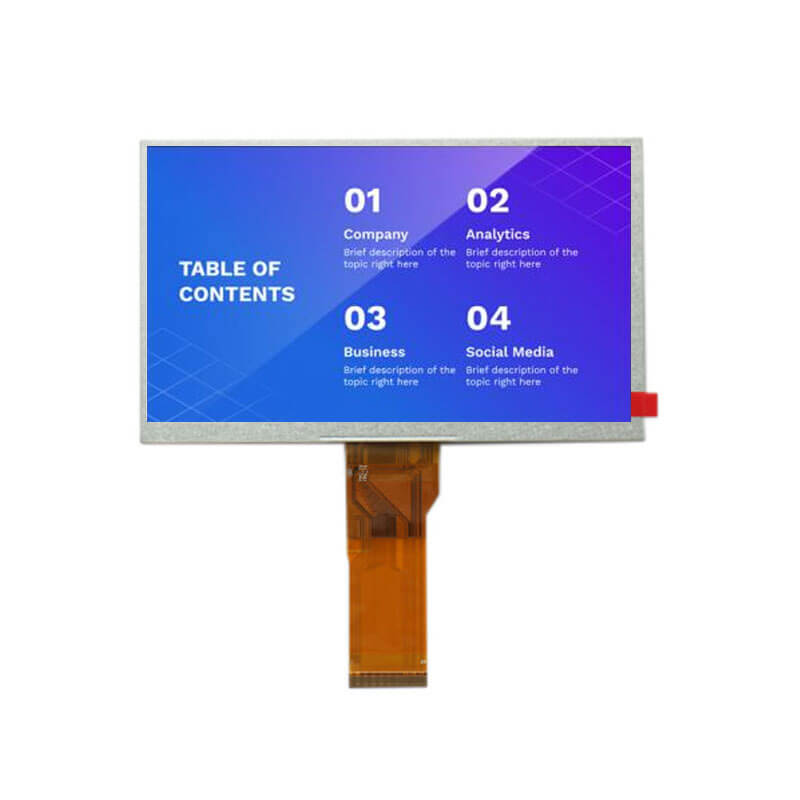

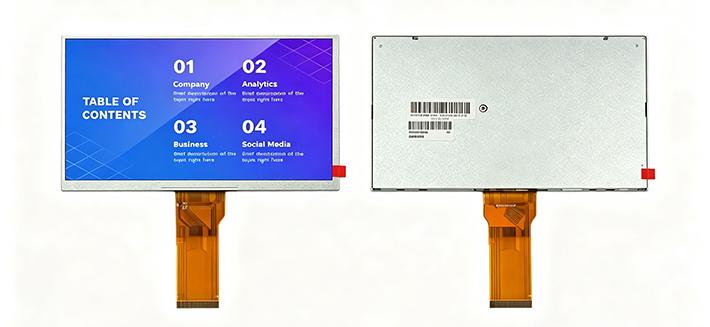

天马TIANMA TM070RDHG23-40是一款7.0英寸a-Si TFT-LCD液晶模组，分辨率800×480，显示区域154.08×85.92mm，外观尺寸165×100×6mm，重量150g（Typ.）。采用TN常白透射式显示，超高亮1400cd/m²，对比度1000:1，可视角度80/80/60/80，响应速度25ms，16.7M色50% NTSC。RGB接口50Pin，多电压供应3.3/10.4/16.0/-7.0V，白光LED背光寿命40K小时。雾面表面处理Hard coating 3H，刷新率60Hz。工作温度-20~70°C，存储温度-30~80°C。无触摸，适用于工业户外高亮、车载显示、严苛工业环境。
奥视特·全方位专业配套定制&制造服务商

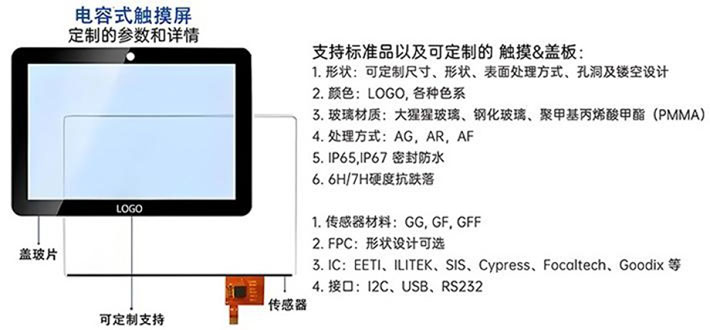

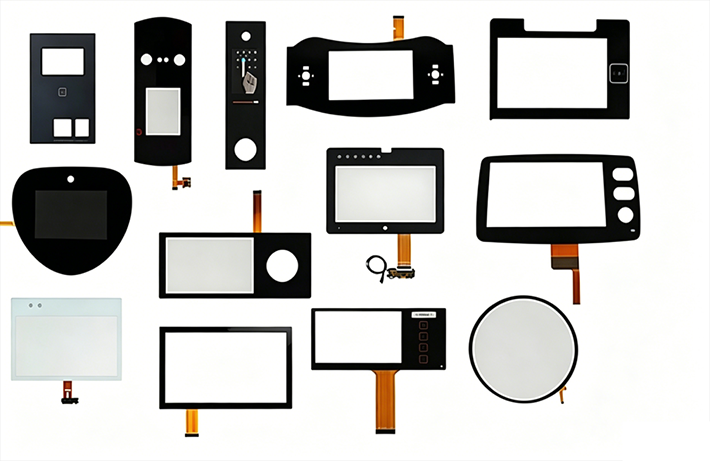

专业供应工业触摸屏、电容触摸屏、电阻触摸屏，配套工业液晶屏一站式服务
电容屏兼容 I2C、SPI、USB、UART 主流接口，支持触摸外观、功能定制及全贴合生产加工
深耕工控、车载、医疗领域，推出工业等级、车用等级、医疗等级高性价比触控解决方案
产品按工业恶劣环境标准设计，坚固抗造，防水抗盐、低反射，耐候性极强
全系产品支持手套触控、多点触控、触控笔触控、3D 手势触控，广泛适配工控设备、车载终端、医疗仪器等场景
问： 1400cd/m²超高亮对工业户外显示有什么实际意义？
答： 普通工业屏亮度仅300-500cd/m²，在户外阳光直射或强光环境下几乎无法看清。TM070RDHG23-40的1400cd/m²超高亮确保在日光直射、户外作业、高亮车间等场景下，屏幕内容依然清晰可辨，无需用手遮挡或寻找阴影角度。配合雾面Hard coating 3H表面处理，有效抑制环境光反射和眩光，大幅提升户外工业设备、车载终端、野外检测仪器的操作效率和可读性。
问： 多电压供应（3.3/10.4/16.0/-7.0V）如何理解？
答： 该模组需要多组电压分别供给数字逻辑（3.3V）、伽马校正（10.4V）、源极驱动（16.0V）和栅极关断（-7.0V）。这要求电源设计需包含DC-DC升压/负压转换电路，相比单3.3V供电的模组，BOM成本和PCB面积略有增加。但多电压独立供电可确保驱动IC工作在最佳电压点，提升显示均匀性和稳定性，配合1400cd/m²超高亮背光驱动，适合对可靠性要求高的工业户外高亮应用。
问： RGB接口50Pin在工业环境中有什么优势？
答： RGB接口（并行RGB）采用50Pin FPC排线传输并行数据和控制信号，可直接连接主控芯片的LCD控制器，无需额外协议转换芯片。并行传输带宽高，适合800×480分辨率60Hz刷新动态画面。50Pin包含RGB数据、同步信号和电源，接口成熟稳定，时序简单，抗干扰能力在工业电磁环境中表现可靠，适合对开发周期和成本敏感的工业批量项目。
问： 雾面Hard coating 3H表面处理在工业户外环境中有什么作用？
答： 雾面处理通过表面微结构散射环境光，有效抑制镜面反射和眩光。在户外阳光直射、车间顶灯照射、夜间车灯照射等场景下，雾面屏可避免强光反射导致的"白屏"现象，确保操作者始终清晰读取内容。Hard coating 3H硬度涂层提供防刮耐磨保护，抵抗工业现场的钥匙、工具、砂石等硬物刮擦，以及户外风沙环境的磨损，延长屏幕使用寿命，保持长期显示清晰度。
